"Köln" E52b-2 (E 52b-2) / Ln 21000-6
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1943 ?
Type:
Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.
Mod.-ID = 118803
previous
|
Result List
|
next
|
New search for Radios etc.

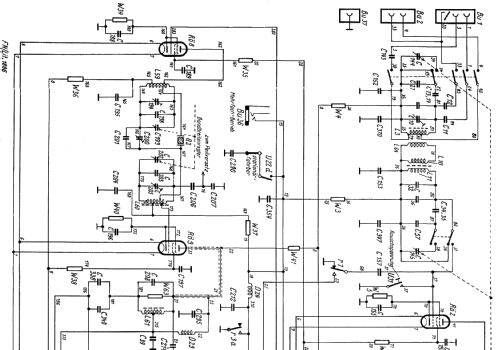

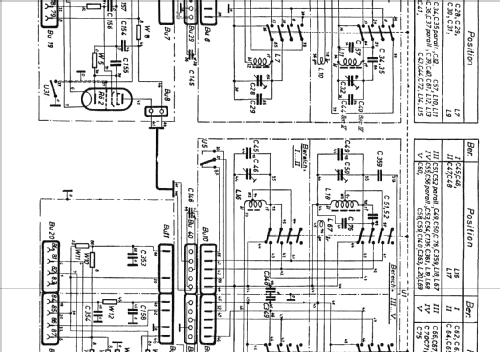

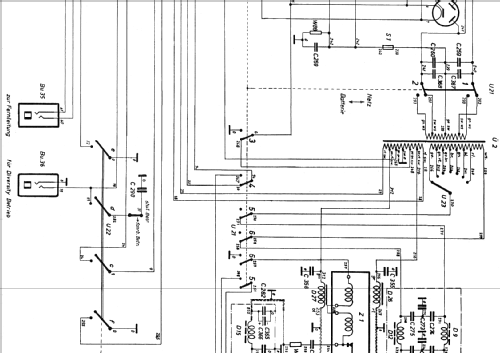

Schematics etc.: 18 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 1000 kHz; 2 AF-stage(s); noneSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
15 AM circuit(s);
Wave bands
Broadcast plus more than 2 Short Wave bands.Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.
Power type and voltage
Line AND Batteries (any type) / 110; 125; 155; 190; 210; 220; 230 / 12 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: "Köln" E52b-2 (E 52b-2) / Ln 21000-6
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
446 x 245 x 350 mm / 17.6 x 9.6 x 13.8 inch
Valves / Tubes
12:
RV12P2000Wehrmachtsröhre. Nichtregelbare Pentode, auch P2000 genannt. Kurz nach dem Krieg oft in zivilen Radios eingesetzt.
(more
for members)
Notes
Luft-Boden-Einheitsempfänger E52. Vereinfachte Ausführung, Handantrieb, Einheitsskala.
Frequenzbereich 1500...25000 kHz (200...12m) unterteilt in folgende Bereiche
Bereich I = 1480...3020 kHz
Bereich II = 2980...6040 kHz
Bereich III = 5975...10050 kHz
Bereich IV = 9950...17700 kHz
Bereich V = 17600...25200 kHz
Betriebsarten = Telegrafie tonlos (A1), Telegrafie tönened (A2) und Telefonie (A3), jeweils mit und ohne Regelung.
Röhren = 10xRV12P2000 und 2xRG12D60
Stromverbrauch = 50W (AC) und 75W (DC)
Net weight
40.8 kg / 1439.2 oz
Collectors prices
1 Collector price
(for members)
Source of data
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Geert Schulte.
