Model: Kondensator-Mikrofon Ela-MZ028/1 (MZ 028/1)
Antique radios, Old Time Radios
Kondensator-Mikrofon Ela-MZ028/1 (MZ 028/1)
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1938 ??
Type:
Microphone
Mod.-ID = 81143
previous
|
Result List
|
next
|
New search for Radios etc.

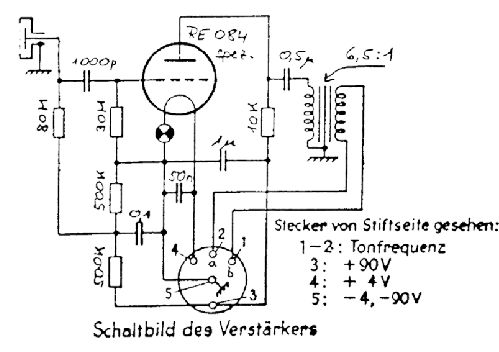

Schematics etc.: 1 (for
members)
Principle
AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.Audio-Amplification
Wave bands
When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.n/a no information
Power type and voltage
Supplied through an external unit or the main unit, e.g. a radio. Alimentation par l`appareil principal ou autre appareil.
Speisung durch anderen Apparat, z.B. bei Vorsatzgeräten durch das Radio.Powered by external power supply or a main unit. / 4; 90 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org
Model: Kondensator-Mikrofon Ela-MZ028/1 (MZ 028/1)
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Dimensions (WHD)
85 x 330 x 90 mm / 3.3 x 13 x 3.5 inch
Valves / Tubes
1:
RE084k
Notes
Wandlerprinzip: Elektrostatisch, System: Kondensator-Mikrofon, Bemerkungen: Entwickelt und gebaut von Georg Neumann & Co., Berlin SO 16. Mikrofon-Kapsel austauschbar. Die Höhe ist etwas verschieden je nach Stellung der Kapsel (Kugelgelenk).
Mit der Kapsel Ela MZ 032/2 ("Niere", M7) wurde das gesamte Mikrophon als Ela M 302/2 verkauft. Mit der "Achter"-Kapsel hieß es Ela M 303/1, mit Torpedokopf und "Kugel"-Kapsel Ela M 301/2.
This model was suggested by Ernst Erb.

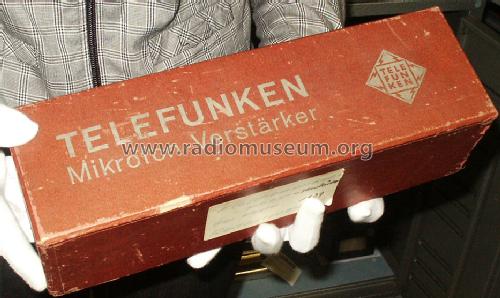

Quelle: Eigenes Foto, Friedrichshafen Stand André Saupe.
