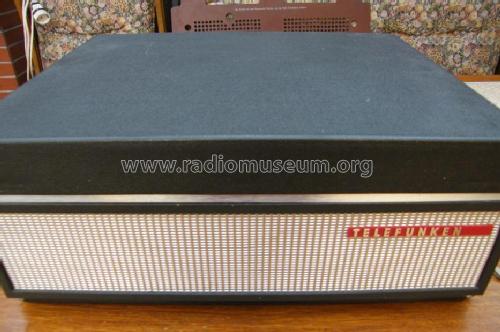

Model: magnetophon 203TS (203 TS)

Antique radios, Old Time Radios

magnetophon 203TS (203 TS)

Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1968 / 1969 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 27492 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 2.5 W
www.radiomuseum.org Model: magnetophon 203TS (203 TS) Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 395 x 160 x 310 mm / 15.6 x 6.3 x 12.2 inch
Transistors 12:
Notes Transistoren: 5× AC122, 2× AC124, 2× AC150, 2× AC171, AC175.
Vierspur-Stereo; Bandgeschwindigkeiten: 4,75/9,5 cm/s; Spulen-Ø: 18 cm; Frequenzbereich bei 9,5 cm/s: 40–15000 Hz. Stereo-Wiedergabe nur über externen Verstärker.
Net weight 9.5 kg / 335.1 oz
External source of data erb
Source of data Handbuch VDRG 1968Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1968.

No further information on

magnetophon 203TS (203 TS) (Telefunken Deutschland (TFK))
