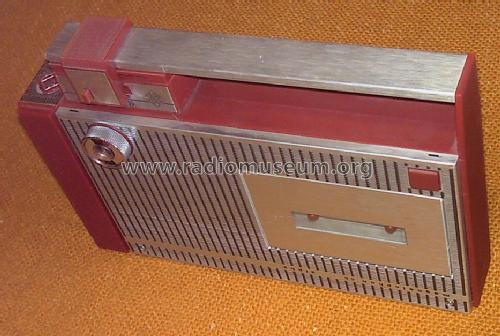

Model: magnetophon cc-alpha

Antique radios, Old Time Radios

magnetophon cc-alpha

Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1969 – 1971 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 28097 previous | Result List | next | New search for Radios etc. Schematics etc.: 5 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Cassette-Recorder or -Player
Power type and voltage Dry Batteries / 5 × 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 0.4 W / Ø 6 cm = 2.4 inch
www.radiomuseum.org Model: magnetophon cc-alpha Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 220 x 165 x 48 mm / 8.7 x 6.5 x 1.9 inch
Transistors 9:
Notes Transistoren: 2× BC239, BC283, BC148, AC178, AC179, AC186, 2× AC117.
Übertragungsbereich: 80–10000 Hz. Netzbetrieb mit zusätzlichem Netzteil möglich.
Gehäuse: riobraun oder weinrot.
Net weight 1 kg / 35.3 oz
External source of data Erb
Source of data Handbuch VDRG 1969Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1969.

More pictures
No further information on

magnetophon cc-alpha (Telefunken Deutschland (TFK))
