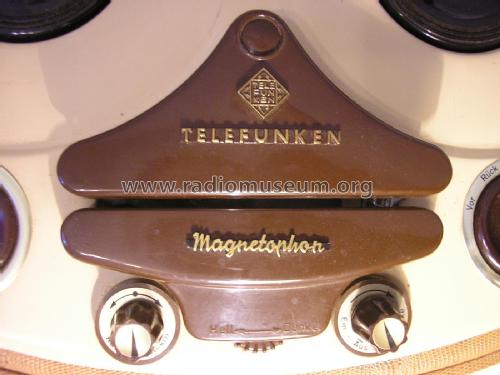

Model: Magnetophon KL25 (KL 25)

Antique radios, Old Time Radios

Magnetophon KL25 (KL 25)

9,5 cm/s

Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1955 / 1956 Type: Music/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.Recorder and/or Player Mod.-ID = 20497 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.Audio-Amplification
Details Tonbandgerät oder Apparat mit Tonbandgerät.Tape Recorder
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110-240 Volt
Loudspeaker/pwr.out Permanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / 2.5 W
from Radiomuseum.org Model: Magnetophon KL25 (KL 25) 9,5 cm/s Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 425 x 325 x 185 mm / 16.7 x 12.8 x 7.3 inch
Valves / Tubes 5: Die EF804 ist eine mittelsteile NF-Pentode für Anfangsstufen, speziell für Mikrofonverstärker. Hohe Klingfestigkeit, brumm- und rauscharm. Information aus Funktechnik Nr. 7-1952, Seite 176: Telefunken entwickelte eine Serie Spezialröhren mit langer Lebensdauer und einigen besonderen Eigenschaften für kommerzielle Zwecke, z. B. für die Bundespost und Sendegesellschaften. Es handelt sich um die EF800, EF802, EF804 und EF804S.EF804 (more for members)
Notes Zweispur; 9,5 cm/s. Spulen-Ø 18 cm. Baugleich mit AEG KL25.

für 9,5 cm/s

Ursprung - Freigabe: Karl Ziegler (A)

No further information on

Magnetophon KL25 (KL 25) 9,5 cm/s (Telefunken Deutschland (TFK))
