Model: Mignonette C
Antique radios, Old Time Radios

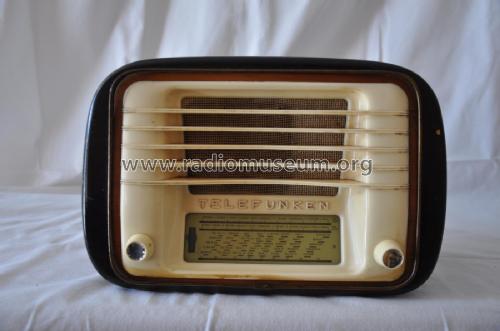

Mignonette C
Country:
Italy
Manufacturer/Brand:
Telefunken Italia, Milano
Year: 1955 / 1956
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 118055
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 468 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast plus 2 Short Wave bands.Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage
Alternating Current supply (AC) / 120; 140; 160; 180; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 1.5 W
www.radiomuseum.org
Model: Mignonette C
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
285 x 180 x 160 mm / 11.2 x 7.1 x 6.3 inch
Valves / Tubes
6:
UCH81
(more
for members)
Notes
Serie ANIE. Sintonia a permeabilità variabile.
Source of data
Guida Pratica Antique Radio (1)1999Guida Pratica Antique Radio (1), 1999, Mosè Edizioni, Maser, Italia.
Literature/Schematics
-- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
This model was suggested by Alessandro De Poi.
Interno della Mignonette C
retro della Mignonette C
Further information on
Mignonette C (Telefunken Italia, Milano)
Spesso la scala in celluloide delle Telefunken Mignonette risulta rovinata da microfessure che la rendono opaca, riducendo la legibilità delle stazioni, serigrafate dalla parte interna. l'inconveniente di può ridurre, passando sulla parte esterna della scala, una pezzuolina con un olio denso ( ad es. olio di vasellina). Ripetere l'oerazione di tanto in tanto.
Qusta operazioine risulta utile anche per migliorare l'aspetto delle lastre di celluloide che coprono (al posto del vetro) le scale delle radio.
