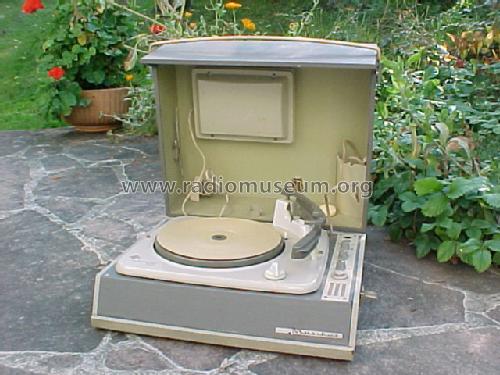

Model: Musikus 504V (504 V)

Antique radios, Old Time Radios

Musikus 504V (504 V)

Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1964 / 1965 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 110743 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 3.5 W
www.radiomuseum.org Model: Musikus 504V (504 V) Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 422 x 188 x 356 mm / 16.6 x 7.4 x 14 inch
Valves / Tubes 1: ECL82Triode + Strahlbündel-Endtetrode.Während der lange dominierenden EABC80 gab es wenig Bedarf für NF-Vor + End-Kombiröhren. Daher gab es nur die für TV-Zwecke entwickelte ECL82. Deren Triodensystem war als NF-Vorstufe überdimensioniert. Das Endsystem ist, ungünstig für Wechselstromempfänger, für nur 200V ausgelegt und hat eine eher geringe Verstärkung.[Jacob Roschÿ, 14.Mar2003]

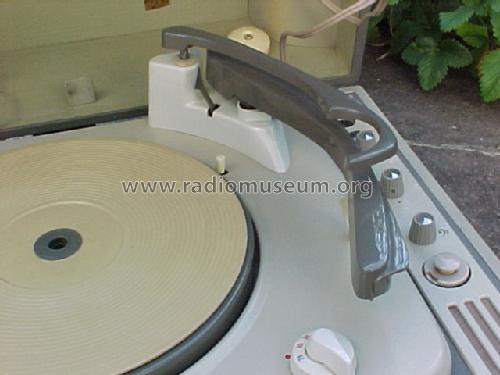

Notes 4 Geschwindigkeiten; Stereo-Kristall-System T20/2, Frequenzbereich 30···15000 Hz.
Net weight 9 kg / 317.5 oz
Price in first year of sale 332 DM
Source of data Handbuch VDRG 1964Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1964.

This model was suggested by Bernd P. Kieck.
