Model: Nauen 330WL
Antique radios, Old Time Radios

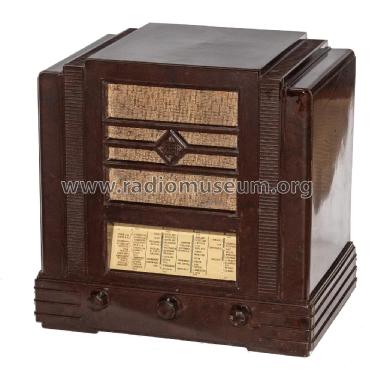

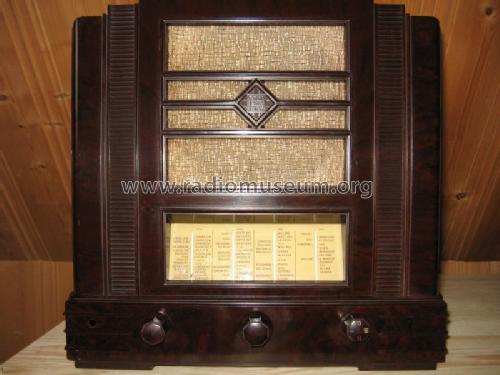

Nauen 330WL
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1933 – 1935
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 4394
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 13 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 232 kHz; Super, not adjustable reactionSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
4 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Nauen 330WL
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
325 x 330 x 235 mm / 12.8 x 13 x 9.3 inch

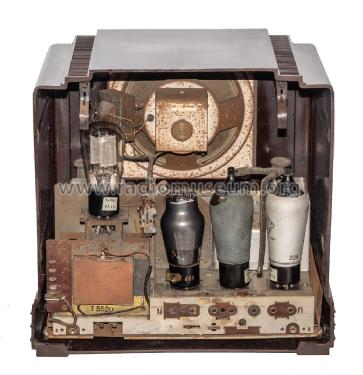

Valves / Tubes
4:
RENS1264
(more
for members)
Notes
Rückk.Audion f. Demod=Siem 36WL!
Net weight
12 kg / 423.3 oz
Price in first year of sale
225
RM
!
Collectors prices
9 Collector prices (for members)
Source of data
Radio-Zentrale Prohaska 1933/34Katalog der Radio-Zentrale Prohaska von 1933/34.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in
Radio-Katalog Fricke 1934/35 Der Fricke-Katalog ist auch als Nachdruck erhältlich.
Picture reference
Eine Abbildung findet sich im Doppelband "Radio von gestern"
ebay: cat4581
ebay: cat4581
ebay: cat4581
More pictures
Further information on
Nauen 330WL (Telefunken Deutschland (TFK))
Bonjour à tous,
Je viens de rejoindre Radiomuseum, ceci est ma premire contribution. J'ai possédé, écouté, vu beaucoup de 330 et dérivés (1933-1935), il y a longtemps. Voici d'après mes recherches la correspondance entre les modèles, en sachant que je ne peux déterminer exactement qui a 2 x RENS1264 et 2 X RENS1284.
1) 1264-1264-1374d-1064
AEG 303WL/WLK, S&H 36WL/WLK, Tel 330WL/WLK, WS/aWS, 3300WL, 431WLK (??), 330WLKR (Benelux), Mozart (Suisse et Benelux).
2) 1284-1284-1374d-1064
AEG 303aWLK, S&H 36aWLK, Tel 331WLK
3) 1264-1284-1374d-1054
Tel 331WL/o
Moyennes fréquences (kHz, PO/GO). 232/500: jeu de lampes 1. 313,5/490: jeu de lampes 2. 100 pour le 330WL/o.
Ceci pourra peut-être permettre la construction d'un petit tableau aves les équivalences définitives.
A vous lire,
Alfred Maistriaux
