Ortsempf. 10 (T10 Netz)


Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1928 – 1930 Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Radio or Tuner
Mod.-ID = 4517 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
TRF with reaction (regenerative); 2 AF-stage(s)

Tuned circuits 1 AM circuit(s);
Wave bands MittelwellenempfängerBroadcast only (MW).
Power type and voltage Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Batteries (storage and/or dry) / 200+4 Volt

Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
- For headphones or amp.

from Radiomuseum.org Model: Ortsempf. 10 (T10 Netz) Material Open set, material not known.
Offenes Gerät
Es handelt sich nicht um ein Steilpult, doch sind röhren und evtl. auch Spulen aussen sichtbar angebracht. Das Material war bei der Erfassung nicht bekannt.
Bitte schreiben Sie einen Text, wenn sie Näheres zum Gerät wissen. Danke.
TUBES VISIBLE, material not known.

Shape Tablemodel, with any shape - general.
Dimensions (WHD) 215 x 160 x 190 mm / 8.5 x 6.3 x 7.5 inch
Valves / Tubes 3: Ersatzröhre AR4101REN1004     (more for members)
Notes a.dir.geh.Rö: 2x511, 601; Betrieb mit sep.Netzt.W
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

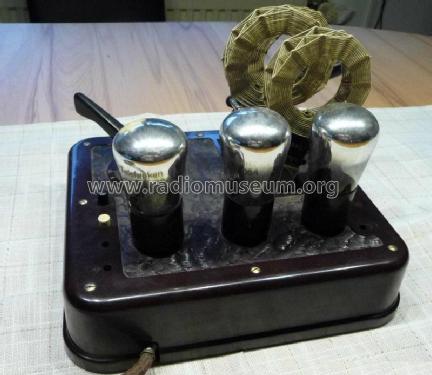

Bild ebay Verkäufer telefonturbine

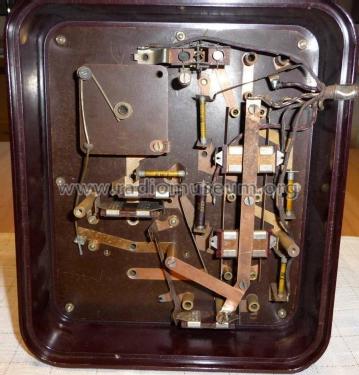

Bild ebay Verkaüfer: telefonturbine
More pictures


More information on

Ortsempf. 10 (T10 Netz) (Telefunken Deutschland (TFK))

telefunken: 10 (T10 Netz); Ortsempf.  (21.12.2008)  Jörg SeidelHits: 300     Replies: 1 Hallo, mich verwirrt etwas das es den Telefunken T10 als Batterie ID=4563 und als Netzausführung ID=4517 im Museum gibt. Ist das nicht ein und daselbe Gerät? Das T10 kann wahlweise als Batteriegerät oder als Netzgerät betrieben werden, es kommt nur auf die Röhrenbestückung an, was auch an dem Zettel auf der Bodenplatte zu erkennen ist. Beim T9 ist das klar, da das erste T9 nicht für Netzröhren, wegen des fehlenden 5. Kontakts an den Röhrenfassungen, geeignet war. Das T10 hat aber immer den 5. Kontakt, oder irre ich mich da?   MfG Jörg Seidel
