- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1977/1978
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 74412
Produktionsdatum unbekannt
Telefunken Partner 600

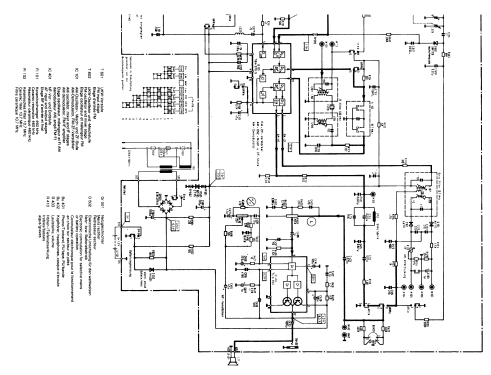

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 2
- Semiconductors
- BF414 BF441 TBA570 TCA830 AA112 BZY85 1N4001 BZ102 SMV709 1N4148 Tr.Gl.=Metal-rectif.
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Line / Batteries (any type) / 110; 220 / C: 6×1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 1.5 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Partner 600 - Telefunken Deutschland TFK,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 335 x 190 x 80 mm / 13.2 x 7.5 x 3.1 inch
- Notes
- "Luxemburg"-Taste, Kopfhörer- und DIN-Buchse vorhanden. Ausgangsleistung bei Netzbetrieb: 3 W.
- Net weight (2.2 lb = 1 kg)
- 2.330 kg / 5 lb 2.1 oz (5.132 lb)
- Source of data
- Handbuch VDRG 1977/1978
- Author
- Model page created by Herbert Odermatt † 26.Nov.05. See "Data change" for further contributors.
- Other Models
-
Here you find 3546 models, 3126 with images and 2095 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model Partner is part of the collections of the following members.
Forum contributions about this model: Telefunken: Partner 600
Threads: 1 | Posts: 1
Hallo,
zur Demontage ein paar Hinweise, die ich mit freundlicher Unterstützung von Jogis-Röhrenbude, an meinem Gerät erfahren durfte.
Das Gerät ist sehr servicefreundlich, es müssen die sichtbaren Schrauben (je Seite eine) in den Seitenteilen, sowie der Senderknopf entfernt werden. Der Griff und die Knöpfe für die Schiebepotis brauchen und können nicht entfernt werden. Das Chassis ist, evtl. mit etwas Druck, nach unten heraus zu schieben.
Quarzwechsel: da das Gerät auf die alte Luxemburg Frequenz von 6090 kHz mittels Quarz von 6,550MHz eingestellt ist, muß man den Quarz tauschen, wenn z.B. KBC Radio auf 6095 kHz empfangen werden soll. Einen passenden Quarz für 6,555 MHz habe ich nicht finden können und eine Anfertigung ist recht teuer. Es kann aber der leicht und preiswert zu erhaltende Quarz mit 6,5535 MHz (z.B. Conrad) verwendet werden. Der Abgleich war bei meinem Gerät problemlos möglich.
Und schon kann man, zumindest an den Wochenenden, die grüne Luxemburgtaste verwenden.
Viele Grüße
Klaus Bayer
Klaus Bayer, 26.Jan.12
