Model: Prüfgerät Teleport IV (4) PrG 102/2
Antique radios, Old Time Radios
Prüfgerät Teleport IV (4) PrG 102/2
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1955
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 122551
previous
|
Result List
|
next
|
New search for Radios etc.

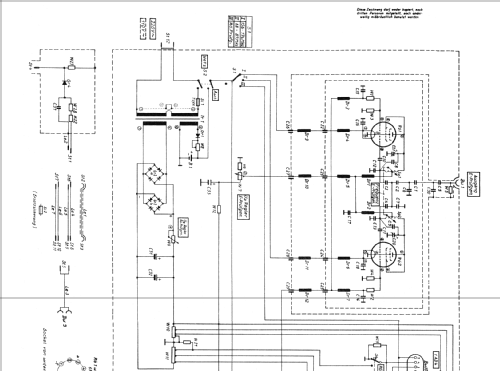

Schematics etc.: 2 (for
members)
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 110; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Prüfgerät Teleport IV (4) PrG 102/2
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
160 x 270 x 125 mm / 6.3 x 10.6 x 4.9 inch
Valves / Tubes
2:
6397HF-Endpentode; durch Heizfaden-Mittenanschluss auch Betrieb mit 1.25 V und 0.125 A möglich.
(more
for members)
Notes
Das Prüfgerät ermöglicht eine schnelle Prüfung von Sender, Empfänger, Röhren und Batterien des Funksprechgerätes Teleport IV.
Empfänger-Prüfgenerator
Bereich I = 68 ... 87 MHz
Bereich II = 156 ... 174 MHz
Ausgang = 1...5 µV, 60 Ohm, unsymm.
Absorber = 0,3 ... 0,7 Watt
Röhrenprüfung für die Typen:
1AD4, 5672, 5678, 6397
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Geert Schulte.
No further information
on
Prüfgerät Teleport IV (4) PrG 102/2 (Telefunken Deutschland (TFK))
