Model: Radio Balilla
Antique radios, Old Time Radios
Radio Balilla
Country:
Italy
Manufacturer/Brand:
Telefunken Italia, Milano
Year: 1937 ?
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 72484
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.TRF with reaction (regenerative); Reflex
Wave bands
MittelwellenempfängerBroadcast only (MW).
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker/pwr.out
Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
/ 3 W
from Radiomuseum.org
Model: Radio Balilla
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
295 x 320 x 200 mm / 11.6 x 12.6 x 7.9 inch

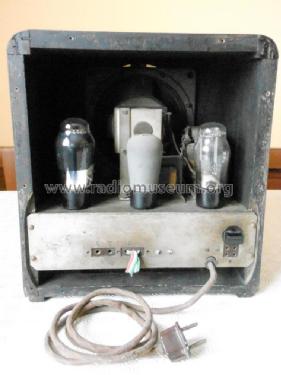

Valves / Tubes
3:
WE30
(more
for members)
Notes
Ricevitore popolare modello unificato Balilla. Circuito reflex-reattivo con reazione pretarata. La WE30 funziona come amplificatrice RF ed amplificatrice audio di potenza. Controlli di sintonia e di volume.
TRF reflex radio, with factory preset regeneration. WE30 operates both as RF and audio output amplifier. Tuning and volume controls.

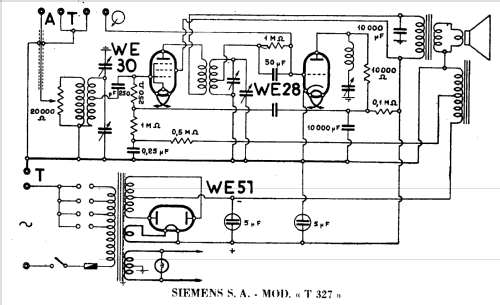

Lo schema è identico a quello del modello Telefunken 327.
This model was suggested by Alessandro De Poi.
More information on
Radio Balilla (Telefunken Italia, Milano)

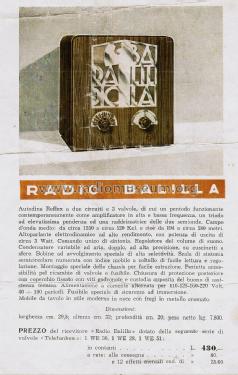

RMorg elenca il modello Radiobalilla 327, come modello TRF reattivo e reflex. E’ anche riportato lo schema relativo al T327. In realtà, da un catalogo Telefunken dell'epoca, esistevano due modelli differenti. Il primo era il modello unificato ‘Radio Balilla’, il secondo era il modello 327. Il 327 sembra una versione lusso del modello di base, con un controllo di sensibilità addizionale, una presa fono ed una scala parlante. Le pagine relative del catalogo Telefunken di Agosto 1937 sono allegate.
C’è qualcuno che abbia maggiori notizie in merito? In particolare che possa dare indicazioni circa il principio di funzionamento? Le radio unificate ‘Balilla’ erano in genere basate su un circuito reflex, mentre Telefunken descrive entrambi i modelli come autodine reflex, basate cioè anche su una reazione. La 327 ha un controllo in più, che potrebbe essere quello di reazione, ma la Balilla ha solo volume e sintonia. C’è forse un comando semifisso sul retro?
Cordiali saluti a tutti.
Modello Radio Balilla: forumdata/users/6435/file/tfk_pg2r.jpg
Modello 327: forumdata/users/6435/file/tfk_pg3r.jpg
