Sessel-Phono-Super M985

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1948–1950

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 4117

• Picture

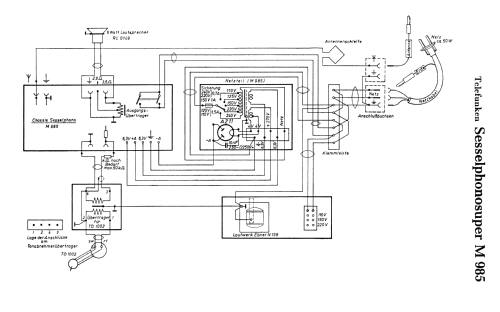

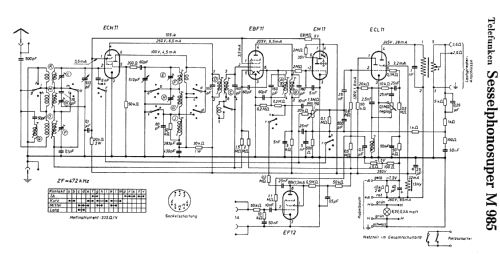

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECH11 EBF11 EF12 ECL11 EM11 AZ11

• Main principle
• Superheterodyne (common); ZF/IF 472 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Details
• Record Player (not changer)

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Sessel-Phono-Super M985 - Telefunken Deutschland TFK,

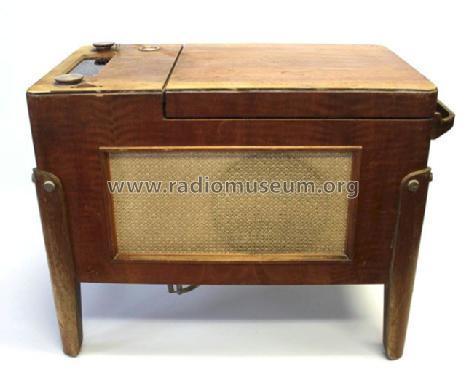

• Shape
• Console: Chairside Radio.

• Dimensions (WHD)
• 670 x 610 x 390 mm / 26.4 x 24 x 15.4 inch

• Notes
• 987 geb.;M=München (Dachau). Der Sesselsuper ist in Deutschland selten, aber auch schon vor dem Krieg vorhanden, in den USA noch früher - z.B. bei Zenith (1937) in verschiedenen Ausführungen von Sesselsupern.

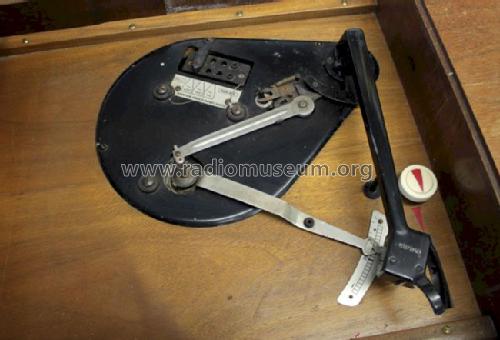

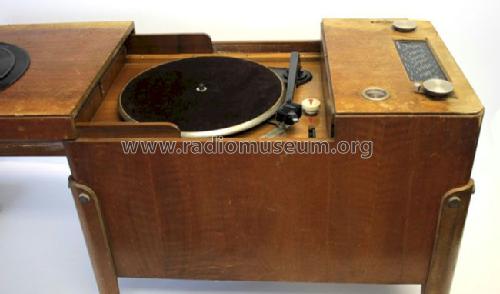

  Plattenlaufwerk: Perpetuum-Ebner 38 PE mit Telefunken Tonabnehmer TO 1002.

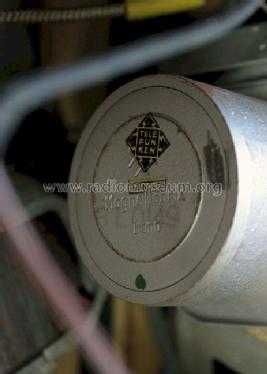

  Lautsprecher aus der Telefunken Magnetfabrik Bonn mit Wasserbild "Hannover".

• Net weight (2.2 lb = 1 kg)
• 17 kg / 37 lb 7.1 oz (37.445 lb)

• Price in first year of sale
• 985.00 DM

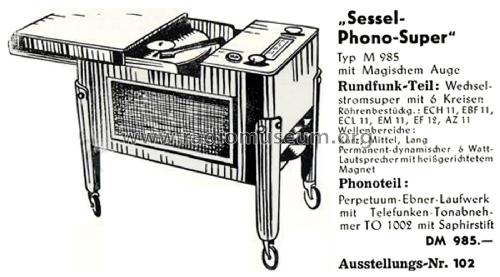

• Source of data
• Katalog Weide, 1949/50. / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange-Nowisch

• Mentioned in
• Funkschau (4914)
