Model: Undine 875WKKZ (875 WKKZ)

Antique radios, Old Time Radios

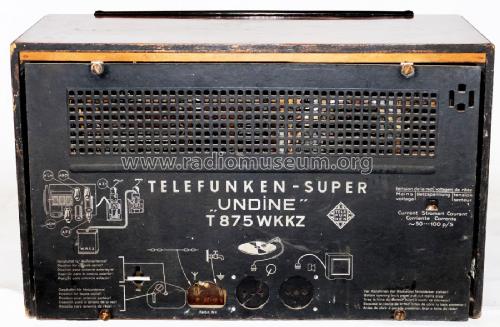

Undine 875WKKZ (875 WKKZ)

Country: Germany Manufacturer/Brand: Telefunken Deutschland (TFK)
Year: 1938 / 1939 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 4280 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 468 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 7 AM circuit(s);
Wave bands Broadcast plus 2 Short Wave bands.Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org Model: Undine 875WKKZ (875 WKKZ) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Valves / Tubes 5: ACH1 (more for members)
Notes Ätzstreifen auf Skala für manuellen Stationseintrag, Export, Feldstärke-Anzeige.
Circuit diagram reference Lange + SchenkDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich. Die Schaltung ist zudem bei Schenk-Regelien aufgeführt. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle. (9498)

ebay 6527902967

Thanks for Mr.Rosta György Hungary, Budapest.
