Portable-Component with B/W-TV RTC-8315

Tensai (brand)

  • Year
  • 1982 ??
  • Category
  • Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
  • Radiomuseum.org ID
  • 202703

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Wave Bands given in the notes.
  • Details
  • Cassette-Recorder or -Player

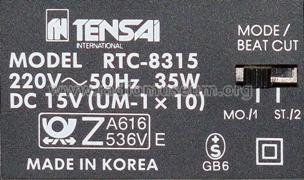

  • Power type and voltage
  • Line / Batteries (any type) / 220 / 10 x 1,5 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 3 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Portable-Component with B/W-TV RTC-8315 - Tensai brand
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 290 x 225 x 170 mm / 11.4 x 8.9 x 6.7 inch
  • Notes
  • Portables Radio mit 12 cm B/W-TV (Bilddiagonale 12 cm), Doppel-Kassettenrecorder und absteckbarem zusätzlichem Kassettenabspielgerät (Type CRE-8315). Wellenbereiche: Radio U-M-L, TV VHF-L, VHF-H und UHF. Im Hauptgerät ist ein eingebauter Kontrolllautsprecher (6,5 cm / 1 Watt / 16 Ohm), der eingeschalten wird, wenn die Außenlautsprecher abgesteckt sind. Außenlautsprecher: 2 x 3 Watt, Gewicht 2 x 0,75 kg. Gesamtgewicht des komplettes Gerätes 5,8 kg, Breite mit eingehängten Lautsprechern 540 mm. 6-fach Graphic-Equalizer, Tape-Dubbing, Speed-Synchro-Start. Anschlußmöglichkeit für 2 ext. Mikrofone, ext. Antenne, Kopfhörer und ext. Netzteil bei Autobetrieb.
  • Net weight (2.2 lb = 1 kg)
  • 4.3 kg / 9 lb 7.5 oz (9.471 lb)
  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by Museum Roggenhofer. See "Data change" for further contributors.
