Titan 425

Country: United States of America (USA) Manufacturer/Brand: Ten-Tec Inc.; Sevierville (TN)
Year: 1991 ?? Type: RF (Radio Frequency-) AmplifierHF-Amplifier only.
Hochfrequenz-Verstärker, also kein vollständiges Radio. Mod.-ID = 96884 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Radio Frequency Amplification only
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 230 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: Titan 425 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 387 x 152 x 400 mm / 15.2 x 6 x 15.7 inch
Valves / Tubes 2: 3CX800A7 (more for members)
Transistors There are transistors, but the number is unknown: (more for members)

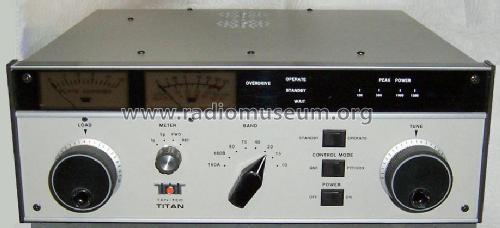

Notes Consists of two units: Amplifier and Power Supply.
Linear amplifier in grounded grid configuration using a ducted forced air cooling system.
RF input 80 W for 1500 W output.
Frequency range 1,8 to 30 MHz.
T/R switching by vacuum relay RJ1A.
Dimensions and weight are given for the amp unit only.

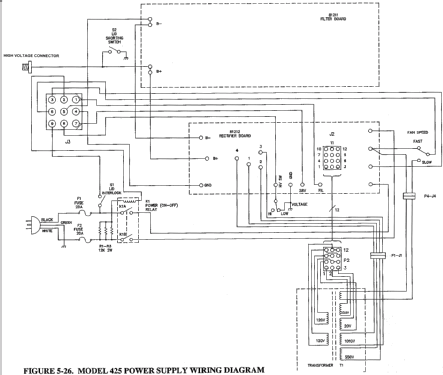

Separate Power Supply:
H/W/D 229×337×279 mm, weight 23,6 kg.
Net weight 8.2 kg / 289.2 oz
Price in first year of sale 5933 DM
Mentioned in -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Michael Schlör.
