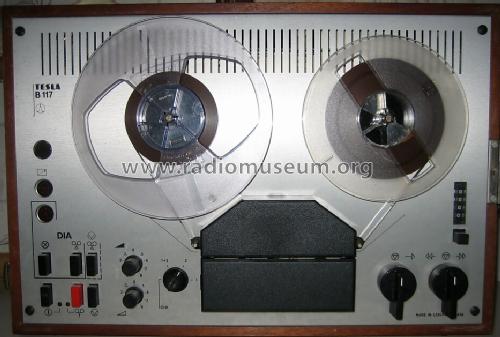

B117 (B 117) ANP238 (ANP 238)


Country: Czechoslovakia Manufacturer/Brand: Tesla, narodni podnik
Year: 1981 / 1982 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.

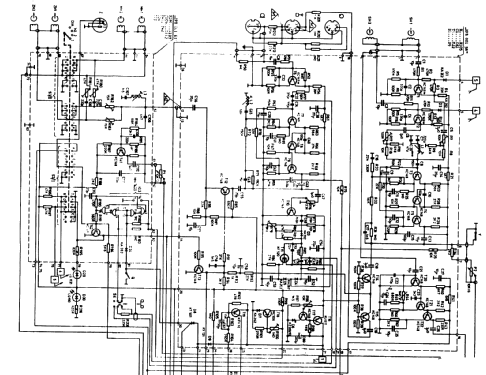

Mod.-ID = 77722 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.

Details Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 0.5 W / Ø 6.5 cm = 2.6 inch

www.radiomuseum.org Model: B117 (B 117) ANP238 (ANP 238) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

Shape Tablemodel, with any shape - general.
Dimensions (WHD) 460 x 155 x 310 mm / 18.1 x 6.1 x 12.2 inch
Transistors There are transistors, but the number is unknown:
Notes 4 Spur-Mono-Tonbandgerät, 3-Kopf-System, 9,53cm/sec., 50-12500Hz, Spulengrösse 180mm. Speziell für die Sprachausbildung an Schulen entwickelt. Fernbedienung, Synchronisation eines Dia-Projektors über Spur 2 durch 1kHz-und 4kHz-Schaltimpulse aus einbautem Impulsgenerator und Synchronisator möglich (Ton-Dia-Vortrag), Kopfhöreranschluss, Lautsprecherausgang 10VA an 4Ohm, getrennte Aufnahmen Spur 1/2, gleichzeitige Wiedergabe möglich (Lehrer/Schüler-Spur). Löschsperre Spur 1 möglich, 3 Eingänge: Mikro-Platte-Radio, automat. Aussteuerungsregelung. Bandendabschaltung mittels Schaltfolie auf Band, Bandzählwerk, senkrechte oder waagerechte Betriebslage. Weiterentwicklung des B57.
Net weight (2.2 lb = 1 kg) 12 kg / 26.5 lb
Collectors' prices 4 Collector prices (for members)
Mentioned in -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Literature/Schematics -- Collector info (Sammler)

This model was suggested by Wolfgang Eckardt.
More pictures
No further information on

B117 (B 117) ANP238 (ANP 238) (Tesla, narodni podnik)
