Model: Super Symfonik SSF
Antique radios, Old Time Radios
Super Symfonik SSF
Country:
Czechoslovakia
Manufacturer/Brand:
Titan, ES radiotovarna, Praha
Year: 1934 / 1935
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 113972
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF Tuned-radio-frequency (straight) general
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110, 125, 150, 220, 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: Super Symfonik SSF
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

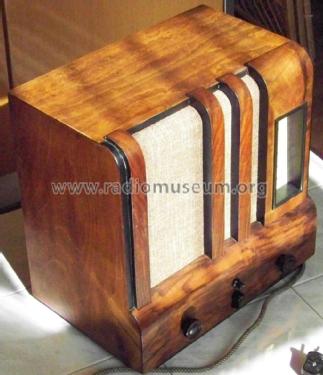

Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
366 x 362 x 242 mm / 14.4 x 14.3 x 9.5 inch
Valves / Tubes
4:
E452TNicht zu verwechseln mit der selteneren E452.
Gemäss HT Schmidt gibt es in der Literatur viele unterschiedliche Aussagen über die E452 - aber über die E452T heisst es: HF-, Audion-, oder NF-Tetrode, wahlweise mit US5-Sockel oder mit 5-Stift-Europasockel (Babani, Brans-Vademecum, Röhrencodex, Prehled Elektronek, Illustrated History of Philips Radio Valves)
(more
for members)
Price in first year of sale
1190
Kc
Collectors' prices
1 Collector price
(for members)
Literature/Schematics
Radiojournal (CZ) 16+17/94
This model was suggested by Wolfgang Lill.
More pictures
No further information
on
Super Symfonik SSF (Titan, ES radiotovarna, Praha)
