Tunaverter 1564S (1564 S)

Country: United States of America (USA) Manufacturer/Brand: Tompkins Radio Products; Refugio Texas
Year: 1968 – 1975 Type: Converter SW/FM/VHF/UHF (Adapter, Frequency Mod.)Early FM-Adapter - mostly feeding the AF-stage of a radio.
UKW-Vorsetzer oder -Einbaugerät. Bringt meistens das Tonsignal an den Eingang der NF-Stufe eines Empfängers. Sechs Mustergeräte finden Sie in «Radios von gestern» auf Seite 69 abgebildet (klein), Technik auf Seite 351. Mod.-ID = 121081 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Converter / Adapter; IF-Freq. 1500 kHzShort wave converter. It enables simple broadcast receivers to receive short waves (on BB).
Meistens ein KW-Vorsatzgerät, das KW auf MW umsetzt (Transponierung) und auf einem MW-Empfänger KW-Empfang erlaubt. Selten ist es ein Adapter.
Tuned circuits 3 AM circuit(s);
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Specialities Converter
Power type and voltage Batteries (storage and/or dry) / 9 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: Tunaverter 1564S (1564 S) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 115 x 60 x 100 mm / 4.5 x 2.4 x 3.9 inch
Transistors 2:
Notes The S-series have a cristal and a switch on the front to put it on or off. We don't know if the text below aplies also for those.

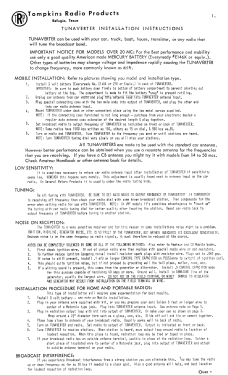

The leaflet shows 7 models for different frequency ranges. The VHF radio converter models are 273 (26.9-30 MHz = CB-10), 308 (30-38 MHz), 375 (37-50 MHz), 504 (49.5-54.5 MHz = 6 M), 1450 (144-150 MHz = 2 M), 1828 Air Craft Model (118-128 MHz) and 1564 (150-164 MHz).
The sales outlet for Tompkins Radio Products (TRP) is Herbert Salch & Co., Woodsboro, Texas.
There is no connection with the receiver. The output is coupled via a short wire or resonate antenna, for instance with a coupling Loop 2.5 " in diameter fo #20 to 32 enamel wire C = 240 mmfd L = 18 turns for 1500 KC output or L = 34 turns for 830 KC output or L = 52 turns for 550 KC output.
All VHF Tunaverters have a 3 section tuning capacitor. They were sold over several years - end date not known for sure.
Source of data -- Collector info (Sammler)

This model was suggested by Ernst Erb.
