Model: Meisterklang
Antique radios, Old Time Radios
Meisterklang
alt
Country:
Germany
Manufacturer/Brand:
Tonfunk GmbH; Karlsruhe
Year: 1950 / 1951
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 17305
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 472 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 110; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 22 cm = 8.7 inch
www.radiomuseum.org
Model: Meisterklang alt
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
560 x 360 x 265 mm / 22 x 14.2 x 10.4 inch
Valves / Tubes
8:
EF42steile HF-/ Breitband-Pentode für bis zu 200 MHz, auch als selbstschwingende Mischer geeignet,
(more
for members)
Notes
KW-Lupe; variable Bandbreite.
Net weight (2.2 lb = 1 kg)
16 kg / 35.3 lb
Price in first year of sale
450
DM
External source of data
E. Erb 3-907007-36-0
Source of data

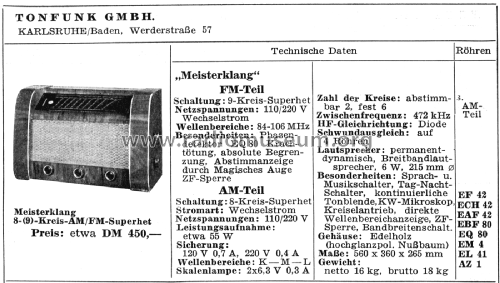

Kat.d. Rundf.Gr.Handel 1950/51Katalog des Rundfunk-Grosshandels 1950/51 (VERG)
/ Radiokatalog Band 2, Ernst Erb
Circuit diagram reference
Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Mentioned in
Funk-Technik (FT)In der Zeitschrift Funk-Technik (61, FT) geführt. Die aufgeführten Zahlen (JJNN) zeigen das Ausgabejahr, gefolgt von der Nummer. Autor ist Curt Rint. Die Zeitschrift kommt aus dem Wedding-Verlag GmbH, Berlin.
(5112)
No further information
on
Meisterklang alt (Tonfunk GmbH; Karlsruhe)
