• Year
  • 1958
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 215452
    • Brand: TAB

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Number of Transistors
  • Main principle
  • Audio-Amplification; 4 AF stage(s)
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org

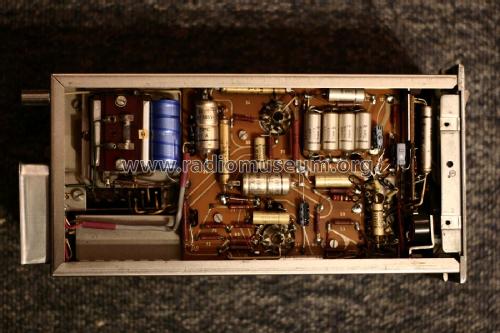

  • Model: Mikrofonverstärker V76/120 - Tonographie Apparatebau TAB,
  • Shape
  • Chassis only or for «building in»
  • Notes
  • Der als Kassettengerät ausgeführte Mikrofonverstärker V76 [V76/80, V76/120] dient in erster Linie dazu, den von einem dynamischen Mikrofon oder Kondensatormikrofon abgegebenen Pegel so anzuheben, dass bei nachfolgender Regelung und weiterer Verstärkung keine Einengung der Dynamik durch Erreichen der Rauschgrenze eintritt.
    Die in Stufen bis herab zu kleinen Werten einstellbare Verstärkung gibt ferner die Möglichkeit, Überspielungen von höherpegeligen Schallquellen durchzuführen.
    Umschaltbare Filter erlauben die Einstellung auf verschieden breite Übertragungsbereiche.
    Der vollnetzbetriebene Verstärker besteht aus einem zweistufigen Vorverstärkerteil, der im Wesentlichen die benötigte Verstärkung liefert, einem einstellbaren Filterteil und einem zweistufigen Endverstärkerteil, der die zum Erreichen einer grossen Übersteuerungssicherheit erforderliche Leistung abgibt.
    [...]
    Bei kleineren Aufnahmeräumen ist aus akustischen Gründen oft eine Beschneidung bei etwa 80 Hz zweckmässig, in Fernsehstudios hingegen eine Unterdrückung der Frequenzen unterhalb 120 Hz wegen der dort auftretenden Störgeräusche erforderlich. Ferner ist bisweilen ein Abfall unterhalb 300 Hz wegen der Lautstärkeunterschiede zwischen Wiedergabe und Original bei Sprechern erwünscht. Aus diesem Grunde werden zwei Ausführungen vom V76 hergestellt. [V76/80, V76/120] In der einen Kombination sind die Tiefenabfälle auf 80 Hz, 300 Hz und - in einer Kombination beider Filter - auf 80 + 300 Hz einstellbar; in der anderen Ausführung kann auf 120 Hz, 300 Hz und 120 + 300 Hz eingestellt werden.
    Ausserdem ist neben dem geraden Frequenzgang oder den genannten Tiefenabfällen gleichzeitig ein Höhenabfall einschaltbar, der ab 3 kHz wirksam wird und etwa 6 dB bei 15 kHz beträgt. In der Stellung "3 kHz" kann der Frequenzgang eines Kondensatormikrofons bei Betönung im Nahfeld (Sprecher) ausgeglichen werden, da hierbei die Pegelanteile höherer Frequenzen unnatürlich gross sein können.[...]
    Zeitpunkt der Betriebseinführung: 1958

    [Braunbuch-Beschreibung V76, Ausg. 1, © IRT GmbH, 1959]
  • Net weight (2.2 lb = 1 kg)
  • 5.5 kg / 12 lb 1.8 oz (12.115 lb)
  • Mentioned in
  • Braunbuch-Beschreibung ARD/IRT, Jan. 1959
  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.
