Model: 9R-59DE
Antique radios, Old Time Radios
9R-59DE
Country:
Japan
Manufacturer/Brand:
Trio-Kenwood ; Komagane
Year: 1968 / 1969
Type:
Amateur-Receiver
Mod.-ID = 70699
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 455 kHz; 2 AF-stage(s)Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Broadcast plus more than 2 Short Wave bands.Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.
Power type and voltage
Alternating Current supply (AC) / 115/230 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: 9R-59DE
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
380 x 180 x 260 mm / 15 x 7.1 x 10.2 inch
Valves / Tubes
8:
6BA6
(more
for members)
Notes
Coverage 550 - 30000 kHz, bandspread for 80 - 10 meters HAM-Bands; AM/CW with BFO, mechanical IF-filter. 9R-59DS similar variant.
Net weight (2.2 lb = 1 kg)
8 kg / 17.6 lb
Price in first year of sale
200
USD
Collectors' prices
5 Collector prices (for members)
Mentioned in

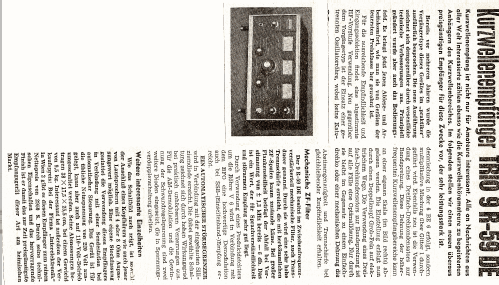

Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
This model was suggested by Norbert Schober.
