Model: JR-599

Antique radios, Old Time Radios

JR-599

Country: Japan Manufacturer/Brand: Trio-Kenwood ; Komagane

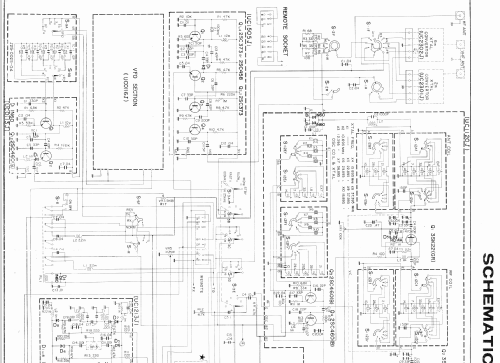

Year: 1970 ? Type: Amateur-Receiver Mod.-ID = 95299 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Superhet, double/triple conversion; IF-Freq. 3395 kHzDouble or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 1 W
www.radiomuseum.org Model: JR-599 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 270 x 140 x 310 mm / 10.6 x 5.5 x 12.2 inch
Transistors 26:
Notes 5 FETs, 1 IC, 33 Dioden. All HAM-Bands (1.8/3.5/7.0/14.0/21.0/28.0/28.5/29.1 MHz) and 10.0 MHz WWV. SSB, CW, AM, und FM. Converter for 50.0 und 144 MHz possible.
Very similar to R-599 . JR-599S with CW-filter, spez. AM-filter and 2m-converter.
Net weight 5.7 kg / 201.1 oz
Price in first year of sale 1250 DM
Collectors prices 2 Collector prices (for members)
Source of data -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Otto Frosinn.

Bohrungen im hinteren Deckelbereich nicht original
