Blue Fox 7925

DC mains


Country: Great Britain (UK) Manufacturer/Brand: Ultra Electric Ltd.; London
Year: 1932 Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Radio or Tuner

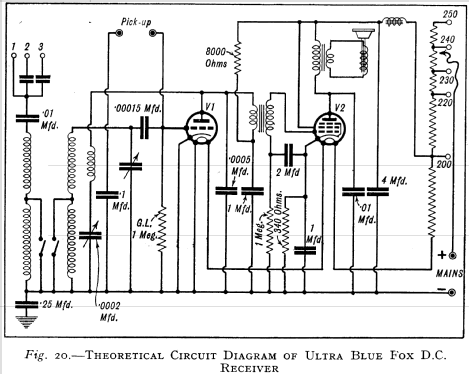

Mod.-ID = 131678 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
TRF with reaction (regenerative); 1 AF-stage(s)

Tuned circuits 1 AM circuit(s);
Wave bands Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Broadcast (MW) and Long Wave.

Power type and voltage DC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Direct Current supply (DC) / 200-250 Volt

Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ Ø 19.7 cm = 7.75 inch

from Radiomuseum.org Model: Blue Fox 7925 DC mains Material Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Wooden case

Shape Tablemodel, Tombstone = Upright with decoration.
Dimensions (WHD) 15.75 x 16.75 x 8.25 inch / 400 x 425 x 210 mm
Valves / Tubes 2: DC3HL     (more for members)

This model was suggested by Dave McClellan.
More pictures


No further information on

Blue Fox 7925 DC mains (Ultra Electric Ltd.; London)
