Model: Analog-Multimeter UM201E (UM 201 E)
Antique radios, Old Time Radios
Analog-Multimeter UM201E (UM 201 E)
Country:
Germany
Manufacturer/Brand:
Ultron-Elektronik GmbH; München
Year: 1966 ??
Type:
Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment
Mod.-ID = 86676
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Wave bands
When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.n/a no information
Power type and voltage
Dry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Dry Batteries / 1,5 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org

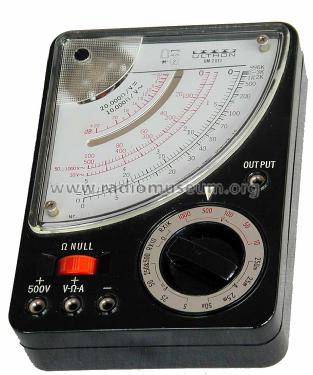

Model: Analog-Multimeter UM201E (UM 201 E)
Material
Bakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.Bakelite case
Shape
Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD)
83 x 27 x 114 mm / 3.3 x 1.1 x 4.5 inch
Notes

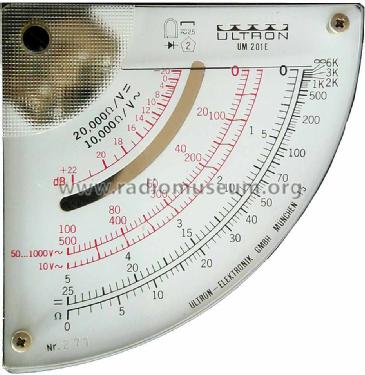

Messbereiche: 10/50/100/500/1000 V AC, 5/25/50/250/500 V DC, 50 µA/2,5/25/250 mA DC; 2 Widerstandsmessbereiche: ×10 und ×1 k (ca. 5 Ohm - 1 MOhm). Innenwiderstand in den DC-Bereichen 20 kOhm/V, in den AC-Bereichen 10 kOhm/V.
Gleichspannungsfreie Output-Buchse.
Gerät wurde von KOSMOS als Ergänzung zu den Elektronikbaukästen der Serie 'Elektronik-Labor X' unter der Bezeichnung 'Ultron E' empfohlen und auch vertrieben.
This model was suggested by Henning Wittrock.
No further information
on
Analog-Multimeter UM201E (UM 201 E) (Ultron-Elektronik GmbH; München)
