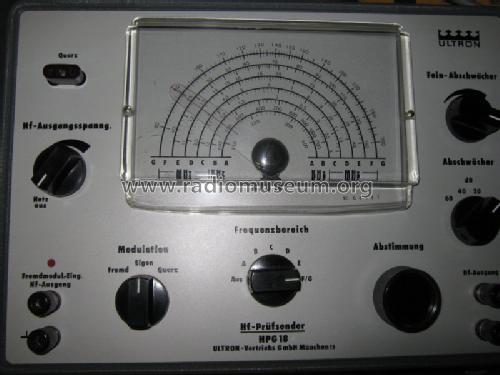

Hochfrequenz-Prüfsender HPG-18 (HPG18)

Country: Germany Manufacturer/Brand: Ultron-Elektronik GmbH; München
Year: 1970 ?? Type: Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment Mod.-ID = 96639 previous | Result List | next | New search for Radios etc. Schematics etc.: 19 (for members) Wave bands Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 220 Volt
Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org Model: Hochfrequenz-Prüfsender HPG-18 (HPG18) Material Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 290 x 205 x 150 mm / 11.4 x 8.1 x 5.9 inch
Valves / Tubes 2: Durch Heizfaden-Mittenanschluss auch Betrieb mit 6.3 V und 0.6 A möglich.12BH7A (more for members)
Notes Frequenzbereiche:
A 150- 400 kHz
B 400-1100 kHz
C 1,1- 4 MHz
D 3,5-12 MHz
E 11-40 MHz
F 40-150 Mhz
G 80-300 Mhz (1. Oberwelle des Bereichs F ca. 20dB gedämpft)

This model was suggested by Lutwin Berndt.

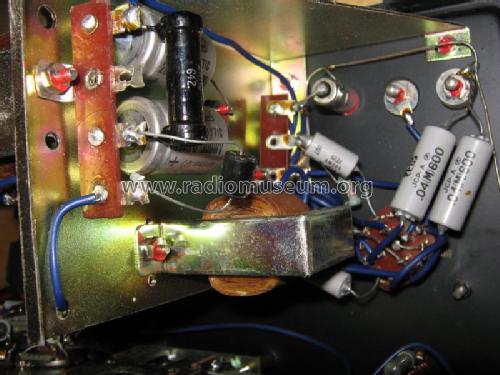

Das Innenleben ohne Abschirmblech
