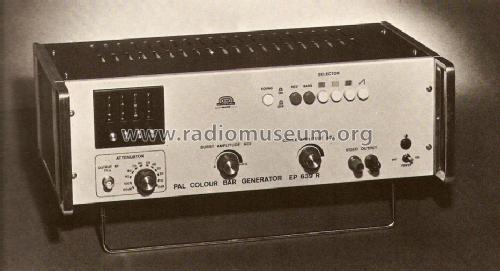

Model: Generatore Video EP 639R
Antique radios, Old Time Radios
Generatore Video EP 639R
Country:
Italy
Manufacturer/Brand:
Unaohm Start s.r.l.; Milano
Year: 1971 ??
Type:
Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment
Mod.-ID = 157681
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 220 Volt
Loudspeaker/pwr.out
- - No sound reproduction output.
from Radiomuseum.org
Model: Generatore Video EP 639R
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, low profile (big size).
Transistors
There are
transistors, but the number is unknown:
Notes
Sistema di Trasmissione: PAL standard G
Segnale di colore: 4 barre colorate in corrispondenza degli assi +- (R-Y) e (B-Y). Superficie dello schermo interamente rossa.
Segnale di geometria: cerchio con reticolo; scala dei grigi; punti e reticolo.
Radio frequenza: da 52 a 630 MHz in 3 gamme
Tensione d'uscita: 10mV su 75 Ohm
Suono: 5,5 MHz, modulato in frequenza a 1000 Hz
This model was suggested by Eduard Abfalterer.
Selezione Radio-TV Ottobre 1972
No further information
on
Generatore Video EP 639R (Unaohm Start s.r.l.; Milano)
