Model: A61/1 FM (A 61/1 FM)

Antique radios, Old Time Radios

A61/1 FM (A 61/1 FM)

Country: Italy Manufacturer/Brand: Unda Radio SA; Dobbiaco (BZ) - Como
Year: 1952 ?? Type: Converter SW/FM/VHF/UHF (Adapter, Frequency Mod.)Early FM-Adapter - mostly feeding the AF-stage of a radio.
UKW-Vorsetzer oder -Einbaugerät. Bringt meistens das Tonsignal an den Eingang der NF-Stufe eines Empfängers. Sechs Mustergeräte finden Sie in «Radios von gestern» auf Seite 69 abgebildet (klein), Technik auf Seite 351. Mod.-ID = 101300 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 10700 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands VHF only (not necessary in FM)UKW-Gerät ohne weitere Wellenbereiche - muss nicht FM sein!.
Power type and voltage Alternating Current supply (AC)AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: A61/1 FM (A 61/1 FM) Shape Tablemodel, with any shape - general.
Valves / Tubes 6: 6BA6 (more for members)
Notes Adattatore per la ricezione della gamma FM 88-108 MHz, in mobiletto, provvisto di scala, da collegare alla presa fono del ricevitore.
FM adapter for 88-108 MHz band, with tuning dial, to be connected to the receiver.

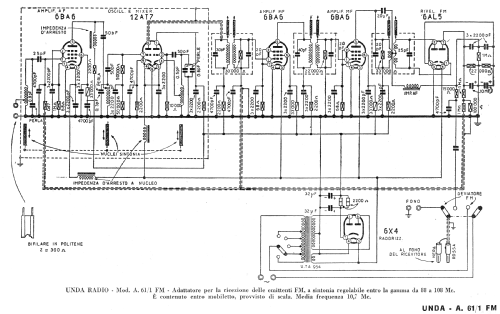

Literature/Schematics Schemi di apparecchi radio, Ravalico 1953author: D.E. Ravalico
title: Schemi di apparecchi radio
publisher: Editore Ulrico Hoepli - Milano
year: 1953 (pag. 357)

This model was suggested by Alessandro De Poi.
