Tihany R822
Country:
Hungary
Manufacturer/Brand:
Videoton; Székesfehérvár
Year: 1957 – 1959
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 76001
previous
|
Result List
|
next
|
New search for Radios etc.

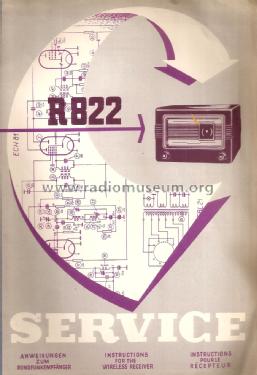

Schematics etc.: 1 (for
members)
Principle
TRF with diode detector; 2 AF-stage(s); ReflexTRF receiver with diode detector in order to achieve less distortion.
Geradeaus-Empfänger mit Diodengleichrichtung. Diese Gleichrichtung ergibt wesentlich weniger Verzerrungen. Möglicherweise handelt es sich irrtümlicherweise auch um einen Doppelsuper, da bei der Datenübernahme ein Fehler vorgekommen ist.
Tuned circuits
2 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Alternating Current supply (AC) / 110; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 1.2 W
/ Ø 13 cm = 5.1 inch
www.radiomuseum.org
Model: Tihany R822
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
260 x 190 x 150 mm / 10.2 x 7.5 x 5.9 inch
Valves / Tubes
3:
EBF80
(more
for members)
Notes
Spartransformator, Sek. nur 2 Heizwicklungen . HF and 1st AF combined using a Reflex configuration.
Net weight
3.5 kg / 123.5 oz
Price in first year of sale
550
HUF
Mentioned in
Radio es TVkeszulekek, 1958-59, Kadar G. 19??Rádió és televíziókészülékek 1958-59 Géza Kádár, Müszaki Könyvkiadó, Budapest, 1970.
This model was suggested by Bernd Pötzsch.
