Melodyn R4900 (R 4900)


Country: Hungary Manufacturer/Brand: Videoton; Székesfehérvár
Year: 1969 ? Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.

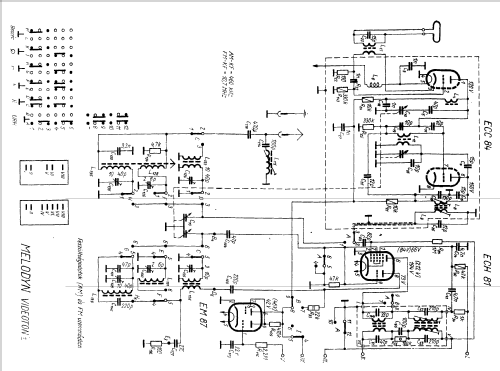

Mod.-ID = 97292 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Superhet with RF-stage; IF-Freq. 460 kHz; 2 AF-stage(s)Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.

Tuned circuits 7 AM circuit(s); 9 FM-circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).

Power type and voltage Alternating Current supply (AC) / 110, 127, 150, 220, 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.
/ 2.5 W

www.radiomuseum.org Model: Melodyn R4900 (R 4900) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

Shape Tablemodel, low profile (big size).
Dimensions (WHD) 650 x 290 x 170 mm / 25.6 x 11.4 x 6.7 inch
Valves / Tubes 5: ECC84     (more for members)
Notes UKW OIRT.Band 63...74MHz, Eingebaute Ferritantenne und UKW-Dipol. 2 Lautsprecher: 1x oval 155 x 230 mm , 1x65 mm Ø für Höhenwiedergabe. Das Gerät wurde auch mit CCIR_UKW_Tuner in die DDR exportiert.
Net weight 9 kg / 317.5 oz
Price in first year of sale 1900 HUF
Collectors prices 1 Collector price (for members)
Literature/Schematics Radio es TVkeszulekek, 1967-69, Kadar G. 1970Rádió és televízió vevökészülökek 1967-69 Géza Kádár, Müszaki Könyvkiadó, Budapest, 1970.

This model was suggested by Peter Olasz.
nach Restaurierung leider auf schwarz-weiss konvertiert :-( More pictures
