Model: Marconi 1632 Radiofonografo (Ch= 311)
Antique radios, Old Time Radios
Marconi 1632 Radiofonografo (Ch= 311)
Country:
Italy
Manufacturer/Brand:
Voce del Padrone, La
Year: 1938 / 1939
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 30814
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 465 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast, Long Wave and 2 x Short Wave.LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage
Alternating Current supply (AC) / 100-275 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ 6 W
/ Ø 25 cm = 9.8 inch
www.radiomuseum.org
Model: Marconi 1632 Radiofonografo (Ch= 311)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
765 x 950 x 470 mm / 30.1 x 37.4 x 18.5 inch
Valves / Tubes
7:
6K7G
(more
for members)
Notes
Indicatore ottico di sintonia AM2. Nell'elenco delle valvole è da comprendere anche WE43, sebbene non inclusa in alcune fonti.
Meter (AM2). Amplificatore MF a due stadi. Selettività variabile con comando a quattro posizioni.
Source of data
Guida Pratica Antique Radio (1)1999Guida Pratica Antique Radio (1), 1999, Mosè Edizioni, Maser, Italia.

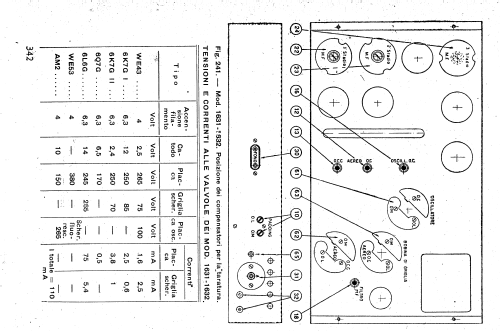

Literature/Schematics
Il Radiolibro, 5.Ed.,300 SchemiAuthor: Domenico Eugenio RavalicoTitle: Il Radiolibro, 5 Edizione, 300 Radio Schemi ModerniPublisher: Ulrico HoepliYear: July 1939Place: Milano (Milan)Pages: 598
(D.E. Ravalico: Servizio Radiotecnico vol. II. Radioriparazioni. 8^ Edizione. Hoepli, Milano, 1952.)
This model was suggested by Alessandro De Poi.
