Model: Fahrrad-Empfänger Veloton FS646 (FS 646)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

Fahrrad-Empfänger Veloton FS646 (FS 646)
Country: Germany Manufacturer/Brand: Vogel, Ing. Karl-Heinz; Tuttlingen
Year: 1955 – 1957 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 17539 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 470 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s);
Wave bands Broadcast only (MW).Mittelwellenempfänger
Power type and voltage Batteries (storage and/or dry) / 75+1,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / 0.35 W / Ø 6.5 cm = 2.6 inch
www.radiomuseum.org Model: Fahrrad-Empfänger Veloton FS646 (FS 646) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Dimensions (WHD) 98 x 98 x 175 mm / 3.9 x 3.9 x 6.9 inch
Valves / Tubes 4: DK92Regel-Heptode; Mischröhre, jetzt KW bis 10 m möglich.     (more for members)
Notes Der Fahrrad-Super Veloton FS 646 von K.-H. Vogel in Tuttlingen erscheint in der Ausgabe 1955/56 im "Handbuch des Rundfunk- und Fernseh-Grosshandels" der VDRG auf Seite 164. Kosten 93 DM plus Batteriesatz 12 DM.

Es gibt weitere Kleinhersteller für Fahrrad-Empfänger, doch sind alle diese Geräte selten. Beispiel Faras (Pawerphon 110), Fahrradsuper von 1954 von Stern Radio Stassfurt oder Velophon von Brandt im gleichen Jahr.

Veloton gibt es noch als Modell FS556, doch kennen wir den Unterschied nicht. Der Veloton FS646 findet sich weder im Katalog 1957 noch in dessen Nachtrag wieder, doch andere Quellen zeigen auf, dass es in jenem Jahr noch auf dem Markt war.

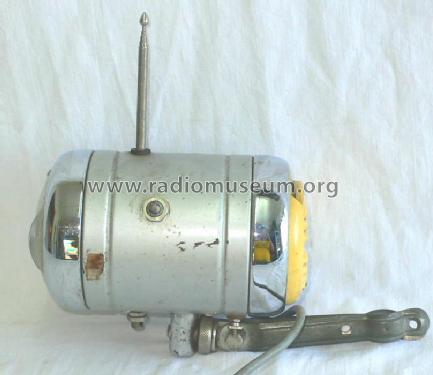

Auch Bestückung mit 1AC2, 1T4, 1S5 und 3V4 möglich. AM-Schwundregelung auf zwei Stufen. Ausgangsleistung 350 mW. Das Gehäuse aus Metall umfasst den Empfangsteil, Lautsprecher, ausziehbare Stabantenne und Bosch-Scheinwerfer. Letzterer ist mit dem Dynamo betrieben. Das Gerät nimmt man mit einem kleinen Schlüssel in Betrieb. Die Batterietasche enthält noch eine Ferritantenne mit "Richtungskompensation". Das Modell Veloton FS646 war in verschiedenen Farben erhältlich. Gewicht ist mit 850g gegeben bei Ausmass 98 x 175 mm. Effektiv gemessen sind es 1100 g ohne Batterietasche. Das vieradrige Verbindungskabel mit Batteriehalter hat eine Länge von ca. 78 cm. Das Batteriefach aus Leder mit 165 x 120 x 45 mm Grösse enthält eine Art Erdungsmöglichkeit für den Velorahmen mit Batterie Doppelklemme zu einem Metallteil im Batteriefach, was wohl mit der angegebenen Ferritantenne zu tun hat, doch scheint eine eigentliche Zuführung zu fehlen.
Net weight 1.1 kg / 38.8 oz
Price in first year of sale 105 DM
Collectors prices 2 Collector prices (for members)
Source of data E. Erb 3-907007-36-0
Catalogue reference HdB d.Rdf-& Ferns-GrH 1955/56Das Gerät ist im Handbuch des Rundfunk-& Fernseh-Grosshandels 1955/56 der VDRG aufgeführt (Verlag für Radio-Foto-Kinotechnik GmbH) / Radiokatalog Band 2, Ernst Erb
Mentioned in Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle. (104-260 vom Nov. 1995, Bernd Bischoffberger, Berlin.)
