Voxsonnette 744


Country: Italy Manufacturer/Brand: Voxson F.A.R.E.T., Roma
Year: 1965 ?? Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Mod.-ID = 129078 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Line AND Batteries (any type) / 110; 125; 140; 160; 220 / 6; 12 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.

www.radiomuseum.org Model: Voxsonnette 744 Transistors 4: OC30Material/Aufbau/Pol.: Germanium Legierung PNP;
Form/Case: SOT-9;
Daten/electr.data: I F: 100 mA; U F: 7 V; Isp: 12 µA; ß (beta): 36; N: 6.7 W; Imax(Ic): 1.4 A; Umax(Uce): -30(OC30B:-60) V; f g(FT): 0.3 MHz; tmax: 75 °C.
Varianten: OC30A= 4 W, -32V; OC30B= 4 W, -60V;
-

Notes Transistors: 2 × OC30; 2 × OC71.

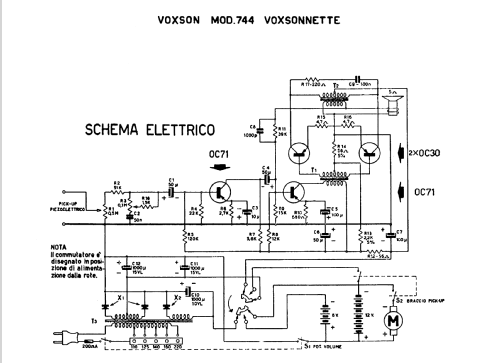

Literature/Schematics -- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.

This model was suggested by Peter Hoddow.

No further information on

Voxsonnette 744 (Voxson F.A.R.E.T., Roma)
