Model: W
Antique radios, Old Time Radios
W
Country:
United States of America (USA)
Manufacturer/Brand:
Ware Mfg. Corp. (Ware Radio Corp.)
Year: 1924
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 110215
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF without reaction (non reg.dir.receiver); 2 AF-stage(s); NeutrodyneTRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Batteries (storage and/or dry) / 6 & 90 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: W
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD)
565 x 275 x 225 mm / 22.2 x 10.8 x 8.9 inch
Valves / Tubes
5:
UX201AAus Radios von gestern Seite 210ff:
1920 bringt RCA die ersten Radioröhren auf den Markt, die Hochvakuum-Verstärkerröhre UV201 von General Electric (GE), zusammen mit UV200 als Detektorröhre mit Argon-Gas, auch von GE.
1922 ersetzt GE die UV201 durch die UV201A mit Thoriumfaden. Kurz davor, im Januar nimmt die RCA aber auch die zylindrische UV201 von Westinghouse ins Programm auf!
Ab August 1925 heisst die UV201A mit dem neuen Sockel UX201A. Das war notwendig, um engere Toleranzen für Neutrodyne-Empfänger zu erreichen.
Mit der Einführung der Domform (shoulder/dome), 1932, nennt RCA die Röhre 01A.
Ab 1930 produziert RCA die Röhren selbst - als RCA Radiotron, Inc. Vorher kommt die Produktion von GE und Westinghouse (Mutterfirmen von RCA).
Anzufügen aus Tyne Seite 315 ist noch, dass die Gitterstruktur etc. der UV201A gegen Ende 1923 geändert wurde, um die Steilheit zu vergrössern. Das war dann der Grund der Schwierigkeiten beim Auswechseln von Röhren für Neutrodyne-Empfänger (EE).
(more
for members)
Notes

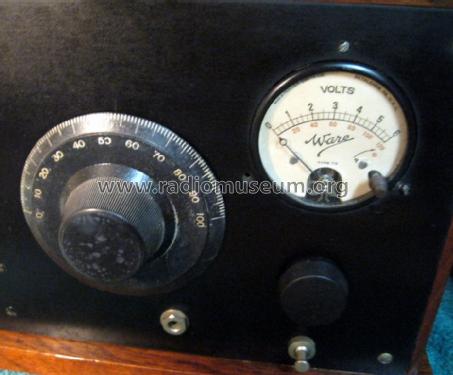

Meter for A/B voltage. No C battery required.
Price in first year of sale
160
USD
Collectors prices
1 Collector price
(for members)
Source of data
Collector's Guide to AR6.Ed. Slusser tubeCollectors Guide to Antique Radios, 6th Edition, 2005 by John Slusser. See also other editions (incl. Bunis).
Mentioned in
Radio Manufacturers of the 20s Vol 3, DouglasRadio Manufacturers of the 1920s Volume 3, 1988, Alan Douglas, The Vestal Press Ltd., USA.
