Elektromech. Impulszählwerk

Image ID = 467626 for Transformatoren- und Elektromech. Impulszählwerk
Image ID = 467626 for Transformatoren- und Elektromech. Impulszählwerk

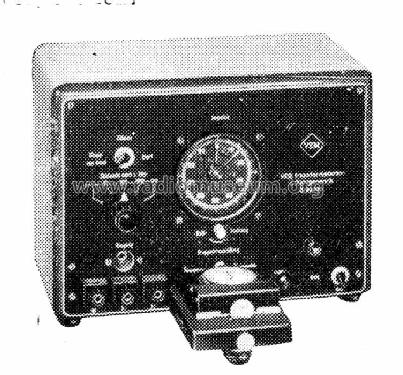

Transformatoren- und: Elektromech. Impulszählwerk [Misc] ID = 467626 754x700
Zur Dokumentation des Hersteller-Apparatebildes aus "radio und fernsehen".

Country: Germany Manufacturer/Brand: Transformatoren- und Röntgenwerk, VEB; Dresden;
Year: 1954 Type: Miscellaneous (Other, Various)
Principle not available
Wave bands n/a no information
Power type and voltage Line (AC, UC or DC not known)
Loudspeaker/pwr.out - For headphones or amp.
from Radiomuseum.org Model: Elektromech. Impulszählwerk
Material Metal case
Shape Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Notes Gemäss "radio und fernsehen" 9-1954, Seite 261, wurde das "Elektromechanische Impulszählwerk" zum Betrieb an Strahlungsmessgeräten mit Geiger-Müller-Zählrohr oder mit Szintillationszähler konstruiert. Es kann bei geringen Strahlenintensitäten überall dort eingesetzt werden, wo es darauf ankommt, die ausgelösten Impulse während eines bestimmtem Zeitintervalls auszuählen. Es können vierstellige Impulszahlen erfasst werden. Die Zeitauflösung beträgt 10 ms. Für die Beendigung eines Zählvorganges bestehen mehrere Möglichkeiten. Zunächst kann der Zählvorgang zu jeder beliebigen Zeit von Hand abgestoppt werden. Weiterhin ist es möglich, das Zählende durch Vorwahl einer bestimmten Impulszahl festzulegen. Schliesslich ist eine automatische Begrenzung des Zählvorganges durch eine separate Schaltuhr vorgesehen. Während die maximale Impulsfrequenz bei periodischer Folge für das Impulswerk bei etwa 100 Hz liegt, ist der "elektronische Untersetzer" imstande, Impulse mit einem zeitlichen Abstand bis zu etwa 5 µs zu verarbeiten. Die Stellung der Zählanordnung ist durch 2 x 10 Glimmlampen direkt ablesbar. Wird der Untersetzer in Verbindung mit dem genannten Impulszählwerk verwendet, so ist durch entsprechende Anpassung beider Geräte dafür gesorgt, dass die Start-Stoppschaltung der gesamten Zählanordnung einschliesslich Untersetzer von den Einstellorganen des Zählwerkes erfolgt. Die Steuerimpulse müssen den gleichen Anforderungen wie für das Impulszählwerk genügen.

This model was suggested by Ernst Erb.
