Model: H-486T5 (H486T5) Ch=V-2236-2 (V22362)
Antique radios, Old Time Radios
H-486T5 (H486T5) Ch=V-2236-2 (V22362)
Country:
United States of America (USA)
Manufacturer/Brand:
Westinghouse El. & Mfg. Co. - see also Canadian W.
Year: 1954 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 81213
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
not available; IF-Freq. 455 kHz; 2 AF-stage(s)We could not yet load up more information. Members can load up data, photos, schematics, use the forum etc. We help each other worldwide. Join us!
Nous navon pas eu la chance de poser plus des dates.
Uns fehlt die Information. Bitte benutzen Sie das Kontaktformular, wenn Sie uns Daten senden können. Danke.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Alternating Current supply (AC) / 105 - 120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 8.9 cm = 3.5 inch
www.radiomuseum.org
Model: H-486T5 (H486T5) Ch=V-2236-2 (V22362)
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel with Clock ((Alarm-) Clock Radio).
Valves / Tubes
5:
12BE6
(more
for members)
Notes
Color Ivory
Source of data
Beitman Radio Diagrams 1955Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.

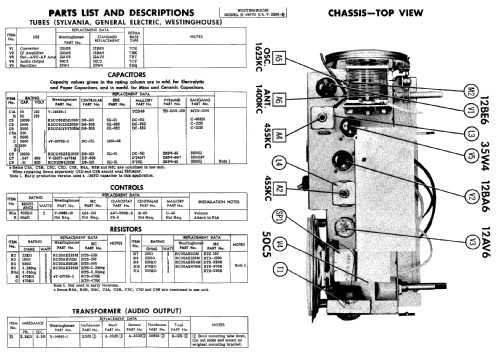

Literature/Schematics
Photofact Folders, SamsPhotofact Folders, Howard W. Sams. Normally referenced in schematics but when there is more ... (select the last field and enter the number in the free field).
(Date 7-55, Set 282, Folder 16)
This model was suggested by Egon Penker.
Sams Photofact Folders
No further information
