Model: H-86ACS1A (H86 ACS 1 A) Ch= V-2527-2 (V25272)

Antique radios, Old Time Radios

H-86ACS1A (H86 ACS 1 A) Ch= V-2527-2 (V25272)

Country: United States of America (USA) Manufacturer/Brand: Westinghouse El. & Mfg. Co. - see also Canadian W.
Year: 1963 ? Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 91897 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Details Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 110 - 120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System. / Ø 10.2 cm = 4 inch
www.radiomuseum.org Model: H-86ACS1A (H86 ACS 1 A) Ch= V-2527-2 (V25272) Shape Tablemodel, with any shape - general.
Valves / Tubes 3: 50EH5 (more for members)

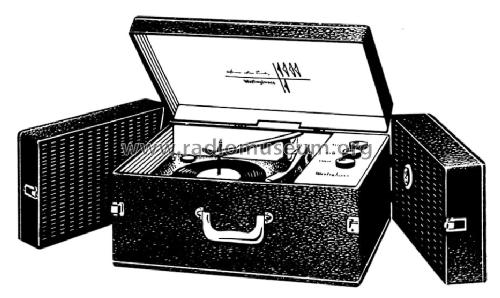

Notes The Westinghouse Model H-86ACS2A is an AC Operated 3 Tube Stereo Amplifier with 4 Speed Automatic Record Changer.
Circuit diagram reference Beitman Radio Diagrams Vol. 24, 1964 Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
Literature/Schematics Photofact Folders, SamsPhotofact Folders, Howard W. Sams. Normally referenced in schematics but when there is more ... (select the last field and enter the number in the free field). (Date 1-64, Set 673, Folder 13)

This model was suggested by Egon Penker.
