Kiel W


Country: Germany Manufacturer/Brand: Willisen (Wilag), Hans Karl Freiherr von Willisen, Oldenburg
Year: 1948 / 1949 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 17650 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 472 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s);
Wave bands Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage Alternating Current supply (AC) / 117/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 17 cm = 6.7 inch
www.radiomuseum.org Model: Kiel W Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD) 450 x 320 x 240 mm / 17.7 x 12.6 x 9.4 inch
Valves / Tubes 4: ECH4     (more for members)
Net weight 7.8 kg / 275.1 oz
Price in first year of sale 395 DM
Collectors prices 2 Collector prices (for members)
Source of data E. Erb 3-907007-36-0
Catalogue reference Das Rundfunk-Jahr 1948/49Das Rundfunk-Jahr 1948/49, Technisch-Literarisches Institut Radevormwald. Da gibt es auch einen Nachdruck von Herrn Freundlieb. / Radiokatalog Band 2, Ernst Erb
Mentioned in Abele Bd. 4Das Gerät kommt vor im Buch Historische Radios, Eine Chronik in Wort und Bild Bd. 4, von Günter Abele, zu bestellen beim Autor oder im Füsslin Verlag. Die folgenden Zahlen weisen auf die Seitennummer im Buch. (141B)
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

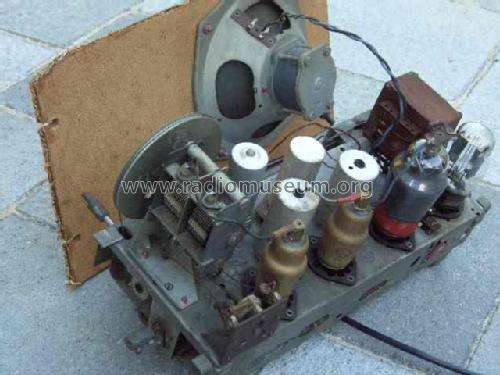

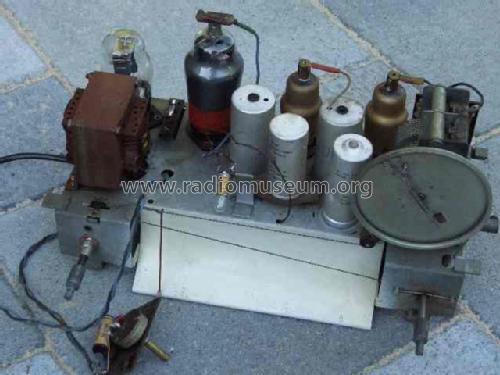

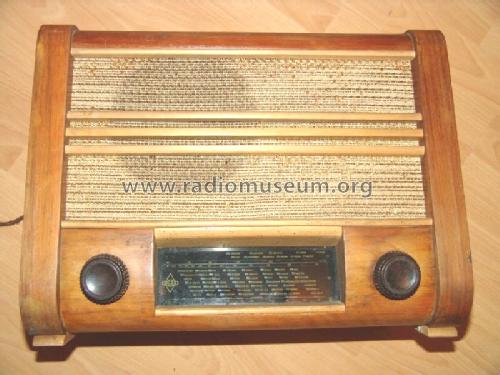

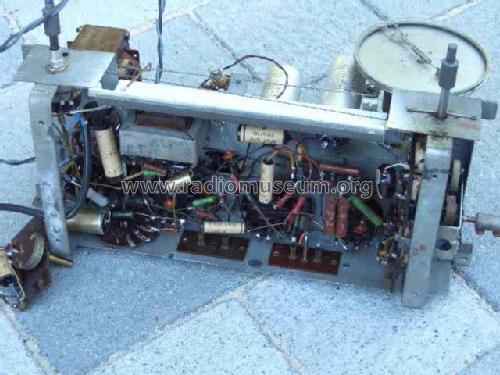

Bild aus Ebay More pictures
Further information on

Kiel W (Willisen (Wilag), Hans Karl Freiherr von Willisen, Oldenburg+Lehnsahn)

willisen: Kiel W  (22.09.2007)  Jacob RoschyHits: 84     Replies: 1 Gerät entspricht dem Standard-Super 48 W , nur mit anderem Gehäuse. M. f. G. J. R.
More...
