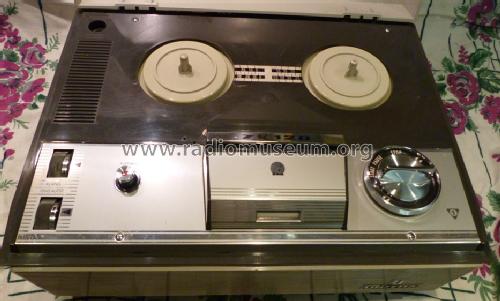

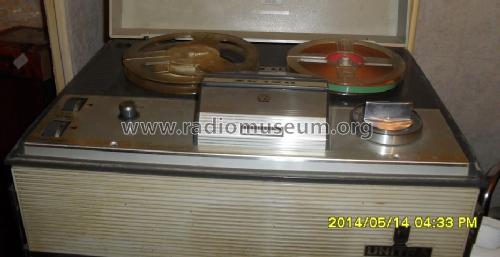

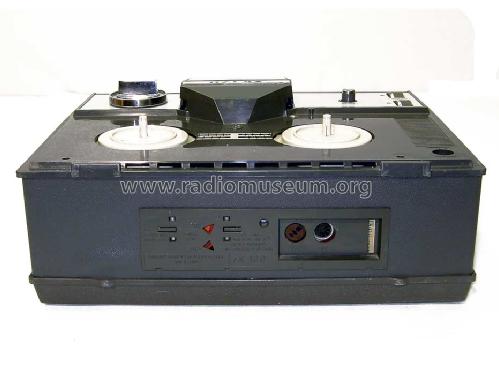

ZK120

Unitra ZRK, Zaklady Radiowe im. M. Kasprzaka

Data
Forum
Pictures
Collections

  • Year
  • 1968–1970 ?
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 72722
    • Brand: Unitra

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 1.5 W (unknown quality)
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: ZK120 - Unitra ZRK, Zaklady Radiowe im
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 395 x 175 x 290 mm / 15.6 x 6.9 x 11.4 inch
  • Notes

  • Spurlage:                      Mono, Halbspur, International
    Bandgeschwindigkeit:   9,53 cm/s
    Tonhöhenschwankung  ca. 0,2%
    Dynamik                        ca. 40 dB
    Frequenzgang               40...12500 Hz
    Spulen-Ø:                      15 cm
    Anschlüsse für
    - Rundfunkgerät, Mikrofon Plattenspieler (Universaleingang)
                                           2...200 mV an ca. 1,5 MOhm
    - Zusatzlautsprecher      5 Ohm; 1,5 W bei Klirr. <5%
    interner Lautsprecher     3W, 4Ohm,  GD14-9/3 oval
    Leistungsaufnahme        ca. 40 Watt

    Lizenz Grundig, Parallelgerät zum TK120E.

    Als direkter Nachfolger wurde das Gerät "ZK-125" ab 1968 produziert, welches aber keine große Bedeutung erlangte weil bereits im Folgejahr die erste Transistorvariante "ZK-120T" in den Handel kam.

    Das Gerät wurde auch in der ehemaligen DDR für 650.- Mark verkauft.

  • Net weight (2.2 lb = 1 kg)
  • 8.2 kg / 18 lb 1 oz (18.062 lb)
  • Price in first year of sale
  • 5,500.00 PLN
  • Source of data
  • -- Original prospect or advert
  • Mentioned in
  • - - Manufacturers Literature (Handbuch (im Lieferumfang))
  • Author
  • Model page created by Andreas Hahn. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Museums

The model can be seen in the following museums.

 Forum

Forum contributions about this model: Unitra ZRK, Zaklady: ZK120

Threads: 1 | Posts: 1

Umstellung 220V auf 230V
Beim ZK120 ist vor allem die korrekte Heizspannung der Röhren von 6,3v einzuhalten. Vom Hersteller wurde nur ein Umstellung 220/110 V vorgesehen

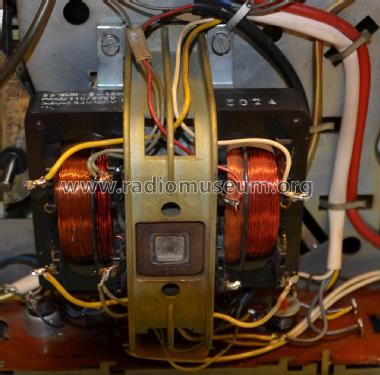

Lösung: Nach dem entfernen von 8 Windungen (empirisch ermittelt) der Spule für die Heizspannung auf dem Motor ergab sich bei 230V Netzspannung wieder eine Heizspannung von 6,3 V.

Lutz Kaiser, 31.Jan.22
