E-646 (E646)

prototype


Country: Switzerland Manufacturer/Brand: Zellweger AG; Uster
Year: 1978 ? Type: Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications. Mod.-ID = 113660 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.

Wave bands Short Wave (SW only)An exclusivly short wave receiver with probably several ranges and/or band spreading. Un recepteur exclusif pour des gammes d`ondes courtes - probablement avec plusieurs bandes et/ou étaleur de bande.
Reiner Kurzwellenempfänger. Möglicherweise sind mehrere Bänder und/oder Bandspreizung (KW-Lupe) möglich, doch fehlten bei der Erfassung diese Angaben.

Power type and voltage Supplied through Main Unit / 24 VoltSupplied through the main unit, e.g. a radio. Alimentation par l`appareil principal.
Speisung durch anderen Apparat, z.B. bei Vorsatzgeräten durch das Radio.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.

www.radiomuseum.org Model: E-646 (E646) prototype Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.

Shape Tablemodel, with any shape - general.
Dimensions (WHD) 380 x 155 x 360 mm / 15 x 6.1 x 14.2 inch
Transistors There are transistors, but the number is unknown:
Notes Militärischer Kurzwellenempfänger, Bereich 2000 - 11999 in 1 KHz-Schritten mittels dekadischer Schalter, AM, USB / LSB.
Vorbereitet für Aufruf mittels speziellem Selektivrufverfahren.
Prototyp: Separates Speisegerät zum Anschluss an 220V AC, eingebaute (Pb)Akkus im Speisegerät zum netzunabhängigen Betrieb, in der def. Version wurde das separate Speisegerät durch ein Netzgerät und Batteriefach zum Notbetrieb mit Batterien ersetzt.

Source of data - - Data from my own collection

This model was suggested by Martin Bösch.

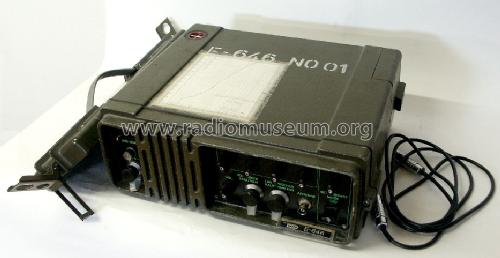

E646 - Prototyp S-No.01, Empfindlichkeits -Eichkurve aufgeklebt, Schutzdeckel geschlossen. E646 Protoyp, Eichkurve auf Oberseite aufgeklebt, S-No. 01 More pictures
