Model: 12H696 Georgetown (Ch=12B2)
Antique radios, Old Time Radios
12H696 Georgetown (Ch=12B2)
Country:
United States of America (USA)
Manufacturer/Brand:
Zenith Radio Corp.; Chicago, Illinois
Year: 1942
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 67228
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 455 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Broadcast, Short Wave plus FM.
Details
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 115 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 35.6 cm = 14 inch
www.radiomuseum.org
Model: 12H696 Georgetown (Ch=12B2)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with Push Button Tuning.
Dimensions (WHD)
38.1 x 40.5 x 17.5 inch / 968 x 1029 x 445 mm
Valves / Tubes
12:
6SD7GT
(more
for members)
Price in first year of sale
275
USD
External source of data
Ernst Erb

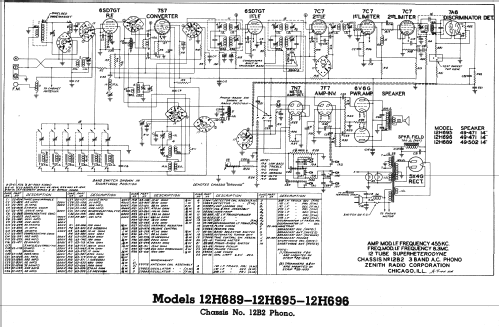

Circuit diagram reference
Rider's Perpetual, Volume 13Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
12-H-696 Georgetown (Ch=12B2) ebay seller eurotrofor more pictures see model 12-H-695
With courtesy by Richard Brown
With courtesy by Richard Brown dial view
More pictures
No further information
on
12H696 Georgetown (Ch=12B2) (Zenith Radio Corp.; Chicago, Illinois)
