Model: 5A151 (5-A-151 Ch=5517A)
Antique radios, Old Time Radios
5A151 (5-A-151 Ch=5517A)
Country:
United States of America (USA)
Manufacturer/Brand:
Zenith Radio Corp.; Chicago, Illinois
Year: 1938 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 67541
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 456 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast, Long Wave and 2 x Short Wave.LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage
Alternating Current supply (AC) / 100-250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 25.4 cm = 10 inch
www.radiomuseum.org
Model: 5A151 (5-A-151 Ch=5517A)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with any shape - in general (details not known).
Dimensions (WHD)
24 x 38 x 12.8 inch / 610 x 965 x 325 mm
Valves / Tubes
5:
6A8
(more
for members)
Price in first year of sale
60
USD
External source of data
Ernst Erb

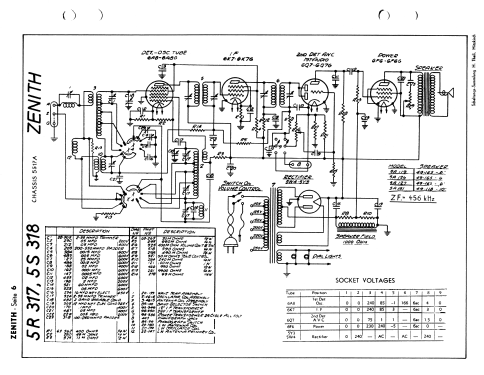

Circuit diagram reference
Rider's Perpetual, Volume 10Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Mentioned in
Zenith The Glory Years, Cones,03Zenith The Glory Years 1936-1945, History and Products, 2003 by Harold Cones and John H. Bryant.
Image copy from Ebay seller znthdude. Image shows model 5-S-151. Model 5-A-151 use the same cabinet
No further information
on
5A151 (5-A-151 Ch=5517A) (Zenith Radio Corp.; Chicago, Illinois)
