Model: M1800EZ Ch= 19M20Z (19 M 20 Z)

Antique radios, Old Time Radios

M1800EZ Ch= 19M20Z (19 M 20 Z)

Country: United States of America (USA) Manufacturer/Brand: Zenith Radio Corp.; Chicago, Illinois
Year: 1954 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 112775 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 45750 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 110-120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org Model: M1800EZ Ch= 19M20Z (19 M 20 Z) Shape Tablemodel, low profile (big size).

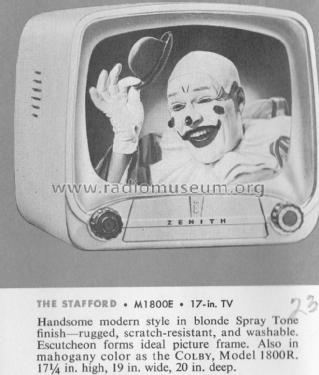

Notes 17" b/w TV.
Circuit diagram reference PhotoFact Folder, Howard W. SamsMost complete schematics, alignment instructions, drive cord stringing, disassembly instructions, parts list and descriptions etc. on a basis of folders instead of books. Starting probably 1946.
Literature/Schematics Set 259 Folder 16

This model was suggested by Anonymous 38 Collector.

No further information on

M1800EZ Ch= 19M20Z (19 M 20 Z) (Zenith Radio Corp.; Chicago, Illinois)
