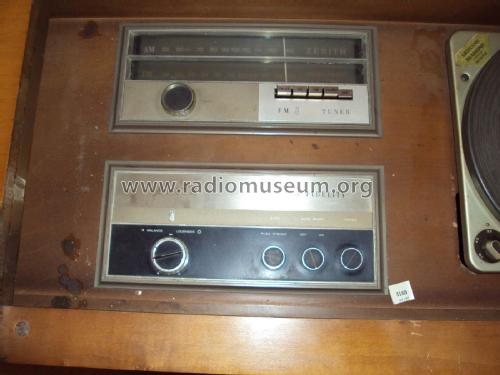

Model: ML2636 (ML 2636) Ch= 9L20 (9 L 20) + 5L29 (5 L 29
Antique radios, Old Time Radios
ML2636 (ML 2636) Ch= 9L20 (9 L 20) + 5L29 (5 L 29
Country:
United States of America (USA)
Manufacturer/Brand:
Zenith Radio Corp.; Chicago, Illinois
Year: 1964 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 87158
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
Superhet with RF-stageSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Details
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
www.radiomuseum.org
Model: ML2636 (ML 2636) Ch= 9L20 (9 L 20) + 5L29 (5 L 29
Valves / Tubes
9:
6JK8
(more
for members)
Notes
Chassis 9L20 used in Modells: ML2605, ML2606, ML2608, ML2610, ML2636, ML2785 and 7200. Chassis 9L20 is an AM/FM receiver with preamp. To the model belongs also a poweramp 5L29. Listed tubes refer only to the receiver. Tubes 5L29: 12AX7A 6FQ7 6BQ5 6BQ5 5Y3GT.
Circuit diagram reference
Beitman Radio Diagrams Vol. 24, 1964 Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
This model was suggested by Egon Penker.
No further information
on
ML2636 (ML 2636) Ch= 9L20 (9 L 20) + 5L29 (5 L 29 (Zenith Radio Corp.; Chicago, Illinois)
