Model: MT1970 (MT 1970) Ch= 9H20LZ1 (9 H 20 LZ 1)
Antique radios, Old Time Radios
MT1970 (MT 1970) Ch= 9H20LZ1 (9 H 20 LZ 1)
Country:
United States of America (USA)
Manufacturer/Brand:
Zenith Radio Corp.; Chicago, Illinois
Year: 1962 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 87078
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 455/10700Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Specialities
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
www.radiomuseum.org
Model: MT1970 (MT 1970) Ch= 9H20LZ1 (9 H 20 LZ 1)
Valves / Tubes
8:
6BA6
(more
for members)
Notes
Chassis 9H20LZ1 used in Models: MP500, MP505, MT1970, MK2602, MK2603, MK2606, MK2608, MK2786, MK2787, MK2789, MK3386 and MK3388.
Chassis 9H20LZ1 is an AM/FM receiver with preamp. To the model belongs also a poweramp and a power supply.
Listed tubes refer only to the receiver.
Circuit diagram reference
Beitman Radio Diagrams Vol. 23, 1963Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
This model was suggested by Egon Penker.

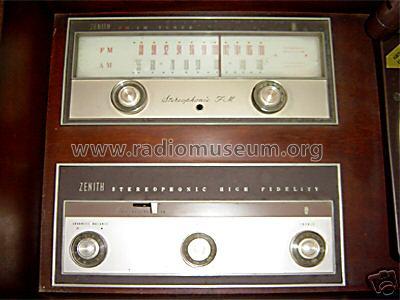

closed view
player view

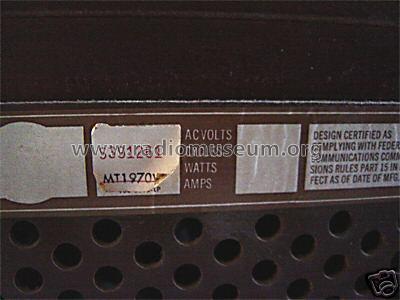

More pictures
No further information
on
MT1970 (MT 1970) Ch= 9H20LZ1 (9 H 20 LZ 1) (Zenith Radio Corp.; Chicago, Illinois)
