Royal 500 (Ch=7XT40 7XT40Z 7XT40Z1)

second series


Country: United States of America (USA) Manufacturer/Brand: Zenith Radio Corp.; Chicago, Illinois
Year: 1956 / 1957 Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Radio or Tuner
Mod.-ID = 69090 previous | Result List | next | New search for Radios etc. Schematics etc.: 8 (for members) Principle Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Super-Heterodyne (Super in general); IF-Freq. 455 kHz; 2 AF-stage(s)

Tuned circuits 5 AM circuit(s);
Wave bands MittelwellenempfängerBroadcast only (MW).
Power type and voltage Dry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Dry Batteries / 4 x 1,5 Volt

Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 0.1 W / Ø 7 cm = 2.75 inch

from Radiomuseum.org Model: Royal 500 (Ch=7XT40 7XT40Z 7XT40Z1) second series Material Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Modern plastics (no Bakelite or Catalin)

Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 3.5 x 5.75 x 1.5 inch / 89 x 146 x 38 mm
Transistors 7: Material/Aufbau/Pol.: Germanium Legierung NPN;
Form/Case: TO-22;
Daten/electr.data: I F: _ mA; U F: _ V; Isp: 25 µA; ß (beta): 5-15; N: 50 mW; Imax(Ic): 50 mA; Umax(Uce): 18 V; f g(FT): 2 MHz; tmax: 75 °C.
Variante: 2N194A (Ge Flächen), beta: >3.5, Umax: 10 V;
2N194

Notes Semiconductors used in chassis 7XT40Z: 2x 2N112, 2x 2N111, 1N295, 3x CK725.
Semiconductors used in chassis 7XT40Z1: R-41, R-12, 2x R-14, R-15, 2x R-16 (Texas Instruments).
Nylon case; weight 19oz; see Norman Smith: Zenith Transistor Radios, and by same author: Transistor Radios 1954-1968; Diff.Trans.mixer= 1N193. These second series used later chassis 7XT40Z and 7XT40Z1. The "types" 121-nn / 103-nn in the schematics are Zenith part numbers. They indicate the real EIA type(s) (by one ore more manufacturers).

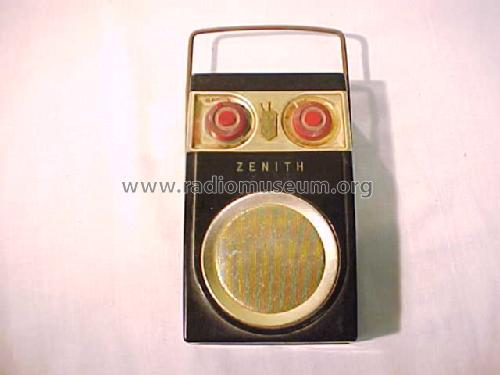

Image copy from Ebay seller morningstargod
With courtesy by JohnSteves
More pictures


More information on

Royal 500 (Ch=7XT40 7XT40Z 7XT40Z1) second series (Zenith Radio Corp.; Chicago, Illinois)
