Model: 8J All wave
Antique radios, Old Time Radios
8J All wave
Country:
United States of America (USA)
Manufacturer/Brand:
Zephyr Radio Co.
Year: 1936 ??
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 68429
previous
|
Result List
|
next
|
New search for Radios etc.

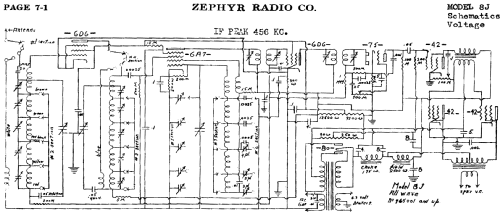

Schematics etc.: 1 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 456 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage
Alternating Current supply (AC)AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 8J All wave
Valves / Tubes
8:
6D6
(more
for members)
External source of data
Ernst Erb
Circuit diagram reference
Rider's Perpetual, Volume 7Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
No further information
on
8J All wave (Zephyr Radio Co.)
