Model: WRW46U1

Antique radios, Old Time Radios

WRW46U1

Country: Austria Manufacturer/Brand: Zerdik; Wien
Year: 1946 ? Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 11094 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle TRF with reaction (regenerative); 2 AF-stage(s); something special ? Please give information (notes)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits 1 AM circuit(s);
Wave bands Broadcast only (MW).Mittelwellenempfänger

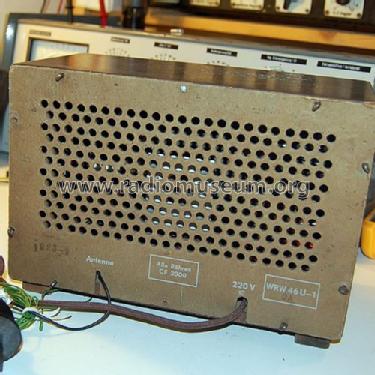

Power type and voltage AC/DC-set / 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.

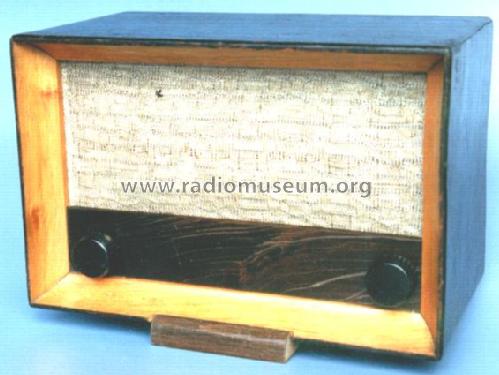

www.radiomuseum.org Model: WRW46U1 Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD) 265 x 180 x 140 mm / 10.4 x 7.1 x 5.5 inch
Valves / Tubes 3: RV12P2000Wehrmachtsröhre. Nichtregelbare Pentode, auch P2000 genannt. Kurz nach dem Krieg oft in zivilen Radios eingesetzt. (more for members)
Notes [319]
External source of data E. Erb 3-907007-36-0
Circuit diagram reference

Zerdik WRW46U1 Notradio
Further information on

WRW46U1 (Zerdik; Wien)
