AEG (Radios) Allg.Elektricitäts-Ges.

As a member you can upload pictures (but not single models please) and add text.
Both will display your name after an officer has activated your content, and will be displayed under «Further details ...» plus the text also in the forum.
Name: AEG (Radios) Allg.Elektricitäts-Ges.    (D)
Abbreviation: aeg
Products: Model types Others Tube manufacturer
Summary:

AEG fabrizierte Radios nur als Zusatzprodukt, gilt aber auch als eine der grossen Radiohersteller Deutschlands.

1883: Deutsche Edison-Gesellschaft für angewandte Elektricität;
1887: Allgemeine Elektricitäts-Gesellschaft (AEG), Berlin-Treptow. Nachkriegsproduktionen in Berlin (auch Entwicklung), Kiel und Backnang, Nähe Stuttgart.
1986: Daimler-Benz übernimmt die Firma und löst sie 1996 auf.

Founded: 1883
Closed: 1996
Production: 1924 - 1963
History:

Aus Radiokatalog Band 1:

1881 erwirbt Emil Rathenau Patentrechte von Edison für Deutschland und gründet 1883 die Deutsche Edison-Gesellschaft für angewandte Elektricität. Ab 1887 heisst das Firmenkürzel AEG. 1898 holt Rathenau den Forscher Georg Graf von Arco in das Kabelwerk Oberspree (System Slaby-Arco), um die Funkversuche von Prof. Adolf Slaby weiterzutreiben und zu kommerzialisieren. Slaby hatte die Versuche Marconis mitverfolgt und wissenschaftlich erforscht; Graf von Arco war Assistent von Slaby. Ein Kon-kurrentenpaar bildeten Prof. Braun mit Siemens (siehe unter Telefunken).

Produktionsorte von AEG: Rathenau lässt 1900 im AEG-Kabelwerk Oberspree (KWO) eine Automobil-Fabrikation einrichten. Die Tochterfirma heisst ab 1915 Nationale Automobil-Gesellschaft (NAG) und ist zu der Zeit die grösste Automobilfabrik in Berlin. Die Konstruktion Klingenberg steht im Museum für Verkehr und Technik, Berlin, jetzt Deutsches Technikmuseum genannt.

Im gleichen Gebäudekomplex entstehen auch Fernmeldeapparate (FAO) und die Lieben-Röhre. Diese geht ab März 1912 in Serienproduktion. 1912 fertigt AEG z.B. die Nr. 152 (Sammlung Erb). AEG stellt ihrer Tochter Telefunken ab 1933 im NAG-Gebäude Räume für Grosssenderbau, Fernsehprototypen etc. zur Verfügung. Für industrielle und militärische Produktion gliedert man 1938 im NAG-Gebäude die Röhrenfabrik Oberspree (RFO) ein.

Die frühe Entwicklung von Tonbandgeräten steht ganz im Zeichen von AEG (KWO) und ist in [1-194] näher beschrieben. 1934 entwickelt AEG das unbefriedigende Mod. K1. Modelle mit Ringkopf präsentiert AEG 1935 an der Berliner Funkausstellung. Ab 1937 verwenden in Deutschland auch Studios zunehmend das AEG-Magnetophon.

Als Besitzerinnen der marktbeherrschenden Telefunken fabrizieren AEG und Siemens die Telefunken-Rundfunkempfänger, wobei Siemens deutlich mehr eigene Geräte vermarktet als AEG. Das Verhältnis liegt 1933 bei 2,4% (AEG) zu 6,8% (S&H) zu 17,4% (Telefunken). Das «Trio» hält von 1926 bis 1935 durchschnittlich ein Viertel des Gesamtmarktes in Deutschland - im Spitzenjahr 1928 sogar 36,6% [503]. Die 1930/31 durch AEG übernommene Aktienmehrheit an Sachsenwerk Licht und Kraft mit deren Radioproduktion ist hier nicht eingerechnet. Die Anteile von Siemens an Telefunken gehen 1941 in den Besitz von AEG über.

Im Westen produziert AEG ab 1947 Radios. 1949 entwickelt sie in Berlin [RM4910]. Produktionsorte sind Berlin, Kiel, Backnang und Nähe Stuttgart. Im Katalog 1963 (VDRG) gibt es unter den Reisegeräten die Rubrik AEG, doch ausser einem Modell handelt es sich um mit Telefunken beschriftete Geräte.

Der Katalog 1964 führt auch bei den Tischgeräten unter AEG die Marke Telefunken und unter Telefunken sind die gleichen Geräte unter anderem Modellnamen mit gleicher Modellnummer geführt. Z.T. handelt es sich ab jetzt um Steuergeräte oder Tuner für das Büchergestell; Lautsprecher und z.T. auch NF-Verstärker sind separat, wie zu den Anfangszeiten des Rundfunks. Zudem halten Transistoren Einzug in diese Geräte.

Später vermeidet AEG Doppelbelegungen mit der Rubrik AEG-Telefunken (bis 1971/72). Dennoch: Es sind nur Telefunken-Rundfunkempfänger zu finden. Bei den Tischradios heisst es schon 1966: «Das Angebot der AEG-Vertriebsorganisation enthält nur noch Telefunken-Geräte». Nur die Tonbandgeräte führen noch den Namenszug AEG. Etwa zur selben Zeit erleidet AEG grosse Verluste und integriert 1966 die Tochter Telefunken ins Unternehmen. Ab 1972 vermarktet AEG auch Koffer- und Taschenempfänger nur noch unter Telefunken. 1983/84 kauft der französische Konzern Thomson-Brandt den Telefunken-Teil von AEG.

1986/87 übernimmt Daimler-Benz das Unternehmen AEG, um es vor dem Konkurs zu retten. 1996 integriert Daimler-Benz auch den Kern von AEG; es besteht nur noch der Markenname. Vor der Auflösung bzw. Aufteilung beschäftigte AEG ca. 50'000 Personen.

AEG in Ostdeutschland:

Die AEG-Apparatewerke Treptow (AT) beginnen als EAW Elektro-Apparate-Werke Berlin-Treptow ab 1945 u.a. wieder Radios zu produzieren. Vermutlich ist der als AT bezeichnete DKE das erste Seriengerät, später zum AT216GW gewandelt. Mit dem Befehl der Sowjetischen Militäradministration (SMAD) vom 21. Mai 1946 gelangt das Unternehmen - wie 65 andere - unter sowjetische Betriebsleitung und erhält ab 21.10.46 den Status einer SAG (Sowjetische Aktiengesellschaft). Die Firma heisst nun Elektro-Apparate-Werke (EAW) Treptow J.W. Stalin. Obwohl die EAW am 31.12.53 als VEB in das Eigentum der DDR gelangt, behält sie den Zusatz «J.W. Stalin» bis Ende der 50er Jahre bei.

Die Radioproduktion hält EAW gemäss Dr. H. Börner bis 1958/59 aufrecht. AEG hat diesen Komplex 1926/27 als eine Zusammenfassung mehrerer in Berlin dezentral gelegener AEG-Betriebe erbaut und u.a. auf den Fertigungsbändern der Radiofabrik (Raf) die Hausmarke sowie Geräte für Telefunken (z.B. T4, T9, T40) und Siemens hergestellt [DRM/AV 1992]. Oft waren es chassisgleiche Ausführungen wie AEG 77WK und Telefunken 776WK von 1937.

Auch das Röhrenwerk der AEG liegt im Ostteil von Berlin. Daraus entwickelt sich die Gesellschaft Laboratorium, Konstruktions- und Versuchswerk Oberspree (LKVO). Sie zählt 1946 ca. 2000 Beschäftigte. Im Herbst 1946 entsteht daraus das Oberspreewerk (OSW). Die FAO heisst nun Nachrichtentechnische Entwicklung und Fabrikation (NEF). Im Sommer 1946 fasst man die Werke LKVO/OSW und NEF als «Sowjetische Aktiengesellschaft» (SAG) zusammen. Unter SAG laufen Betriebe im Eigentum der sowjetischen Besatzung. Während kurzer Zeit heisst ein Werk bis zur Entlassung in den Status des «Volkseigenen Betriebes» (VEB) auch Werk für Fernmeldewesen (FW, ab 1.5.52 VEB). Nach Ausgliederung gewisser Fertigungen nennt sich die verbleibende Gesellschaft ab 1960 VEB Werk für Fernsehelektronik. Ca. 1990 firmiert dieser Teil zum Werk für Fernsehelektronik GmbH in Berlin-Oberschöneweide. Das Zweigwerk «Friedrichshain» erhält 1952 den Namen VEB-Messelektronik.

Unmittelbar nach Kriegsende aktiviert man in der russ. Besatzungszone (RBZ) den AEG-Zweigbetrieb Köppelsdorf und produziert Radios (3/45GW). Ab 1. Mai 1952 erhält dieser Teil den Namen VEB Stern-Radio Sonneberg. Diese Betriebseinheit produziert Radios bis 1989/90 (Wende).


Some models:
Country Year Name 1st Tube Notes
33/34 Geadux 112GLK REN1814  Parallelgerät zum Telefunken Wiking 125GLK. Parallelgerät zum Siemens 25GLK.
33/34 Super-Geatron 303WLK RENS1264  ZF - MW = 232 kHz, ZF - LW = 500 kHz. Kathoden - Mischung. Paralleltype zum Te...
30/31 Geadem 33tG [5 Rö.] RES044  2 paralelle Endröhren 114 oder 164d.
30/31 Gearex W REN804  Netzspannung, ab Werk 2 Versionen: 110-125 V210-230 V Siehe auch AEG Geadux W mit ei...
33/34 Super-Geador 605WLK RENS1234  vertikale Linearskala
33 Geadem 331W RENS1204
33 Geadem 332W RENS1204
34/35 Super-Geadem 34GL = 34GS RENS1834  Feldst.Anz.
34/35 Super-Geatron 34GS (34GLK) BCH1  Reflex-Schaltung (2. Rö); Ferritkernspule. Paralleltype zum Siemens 37GLK und Telefunken ...
34/35 Super-Geadem 34WL = 34WS RENS1234  Nawi-Membran
35 Magnetophon K1   Das K1 der AEG gilt als erstes Spulentonbandgerät. Es wurden 4 Stück gefertigt. AEG stellt...
35/36 Deutschlandmeister 215GWL CF7  Deutschlandmeister ist ein mit 3-Röhren bestückter Einkreis-Empfänger f&uum...

[rmxhdet-en]

Further details for this manufacturer by the members (rmfiorg):

aus dem Illustrierten Beobachter Jan. 1934tbn_d_aeg_34_werbung.jpg
Rundfunkjahrbuch 1929tbn_d_aeg_1929_rjadv.jpg
Schaltplansammlung der Geräte Baujahr 1939/40tbn_aeg_heft.jpg
Logo auf VE 301 Dyntbn_d_aeg_301dyn_logo.jpg
Werbung in der Zeitschrift "das Elektron" Heft 11, 1959tbn_a_aeg_austria_werbung_1959.jpg
Programm 1933/1934tbn_aeg193334.jpg
Werbung in der Funk-Technik 1953 / Heft 8tbn_d_aeg_werbung_1953.jpg
Funk-Technik 1953 / Heft 17tbn_d_aeg_werbung_1953_1.jpg
Werbung in der Zeitschrift Funk-Technik 6/1965tbn_d_aeg_werbung_1965.jpg
Ganzseitige Annonce im Merian - Heft 8 / XXII ( " Ulm ") vom August 1969.tbn_d_aegtelefunken_annonce.jpg
Werbeanzeige 1934 aus Nesper, Modernisiere Deinen Rundfunk-Empfänger, Instandsetzung und Leistungssteigerung jeder Empfangsanlage.tbn_d_aeg_werbung_1934.jpeg
Die AEG Rangierlok-Funkfernsteuerung mit TMF (Tonfrequenz-Multiplex-Fernwirksystem) überträgt 16 verschiedene Befehle auf nur einem Hochfrequenzkanal.
Reichweite: ca 600 Meter
Datenübertragung auf einem Simplex-Kanal
Übertragungsgeschwindigkeit: 2400 Baud (Bit pro Sekunde)
AEG-Werbung 1942.tbn_d_aeg_werbung_1942.jpeg
Logo in ~1990-2000.tbn_d_aeg_mrc4109_logo.jpg
AEG-Messtechnik (Anzeige Funkschau 12/1949)tbn_aeg_funkschau_12_1949.jpg
Behrens und die AEG
Peter Behrens arbeitete ab 1907 für die AEG als Designer und Architekt.
Infotafel in der Dauerausstellung im LVR-Industriemuseum Peter-Behrens-Bau in Oberhausen.
AEG-Design 1907 - 1914
Peter Behrens arbeitete ab 1907 für die AEG als Designer und Architekt.
Infotafel in der Dauerausstellung im LVR-Industriemuseum Peter-Behrens-Bau in Oberhausen
AEG Kaffeemaschine, um 1930
Ausgestellt in der Dauerausstellung im LVR-Industriemuseum Peter-Behrens-Bau in Oberhausen.
AEG Sparbogenlampe, Entwurf Peter Behrens 1907/08, Nachbau.
Ausgestellt in der Dauerausstellung im LVR-Industriemuseum Peter-Behrens-Bau in Oberhausen.
AEG elektrische Tee- und Wasserkessel von 1909, AEG-Toaster, um 1930.
Ausgestellt in der Dauerausstellung im LVR-Industriemuseum Peter-Behrens-Bau in Oberhausen.
AEG Weihnachtspräsente:
Miniaturmodell eines AEG-Motors, 1908;
Miniaturmodell einer AEG Grubenlokomotive;
Miniaturmodell eines AEG Kleinturbinengenerators;
ausgestellt in der Dauerausstellung im LVR-Industriemuseum Peter-Behrens-Bau in Oberhausen.
AEG Waschautomaten 1980/81tbn_aeg_waschautomaten_1980_81.jpg

Forum contributions about this manufacturer/brand
AEG (Radios) Allg.Elektricitäts-Ges.
Threads: 5 | Posts: 5
Hits: 3435     Replies: 0
  Fertigung und Prüfung der AEG Rundfunkgeräte (1935)
Georg Richter
29.May.14

  1

Aus "Hilfsbuch für den Funkhändler" (undatiert, jedoch mit "Nachtrag 1935"), S.69-72:


Fertigung und Prüfung der AEG Rundfunkgeräte

Zu Beginn des Gerätebaues wurden verhältnismäßig kleine Mengen an einfachen Empfängern in Werkstattarbeit hergestellt. Infolge des nicht einfachen Aufbaues der neuzeitlichen Empfänger und durch die großen Auflagen hat die Fertigung im Laufe der Zeit wesentliche Änderungen erfahren. Die Herstellung der Empfänger wird hauptsächlich auf Wandertischen vorgenommen, wobei der Wandertisch nicht als Zeichen übertriebener Rationalisierung zu werten ist, sondern nur die Aufgabe erfüllt, die räumliche Zusammenfassung der vielen Arbeitsvorgänge auf beschränktem Platz zu ermöglichen und die Beförderung der zahlreichen Teile und Geräte von Platz zu Platz zu übernehmen. Während die einfach gestalteten Empfänger mehr oder weniger in einer einzigen Arbeitsfolge auf einem Wandertisch zusammengebaut wurden, kommt bei der Fertigung neuzeitlicher Empfänger (Superhet-, Mehrkreis-Geradeausschaltung) eine in Zusammenbaugruppen gegliederte Fertigungsweise zur Anwendung, die mit folgenden Stichworten zu kennzeichnen ist:

Einzelteil-Herstellung — Prüfung — Sammellager — Gruppenzusammenbau — Gruppenprüfung — Zwischenlager — Chassiszusammenbau — Chassisprüfung — Einbau — Endprüfung — Verpackung und Versand.

Wie aus Bild 110 ersichtlich, greift in notwendiger Anpassung an den Fertigungsvorgang das Prüffeld tief in die Herstellung hinein; denn schon während der Fertigung müssen die vielen Einzelteile teils einzeln, teils in Gruppen vereinigt, immer wieder durch Messungen auf die Sollwerte ihrer mechanischen und elektrischen Eigenschaften überprüft werden, damit ein in jeder Hinsicht einwandfreies Erzeugnis erzielt wird. Hieraus ergeben sich für das neuzeitliche Prüffeld vier deutlich unterscheidbare Phasen:

Einzelteilprüfung — Gruppenprüfung — Chassisprüfung — Geräte-Endprüfung.

Ein wichtiger Bauteil des Empfängers ist der Drehkondensator, besonders der Mehrfachkondensator. Von seiner Frequenzgenauigkeit und vom Gleichlauf der Kondensatoren hängt die Trennschärfe des Gerätes und damit vielfach der praktische Gebrauchswert ab. In sinnreichen Vorrichtungen werden die einzelnen Rotor- und Statorpakete zusammengesetzt und mit den zugehörigen Abgleichkondensatoren in das Gehäuse eingebaut. Der fertige Kondensator wandert dann zur Prüfung.

Während sich die mechanische Prüfung auf die Lagerung des Rotors bzw. den Festsitz der Platten und die Festigkeit und Lehrenhaltigkeit der Drehkondensatorwanne erstreckt, wird in dem elektrischen Teil die Kapazität des Prüflings in mehreren Stellungen mit der eines geeichten Normalkondensators verglichen und auf seinen jeweiligen Sollwert durch Nachbiegen der geschlitzten Platten eingestellt. Prüfung auf Durchschlagfestigkeit mit Hochspannung schließt sich an. Die übrigen Einzelteile des Gerätes, wie Spulen, Umspanner, Drosseln usw., werden ebenfalls nach ihrer Herstellung sofort geprüft. Verschiedene Einzelteile werden in der Zusammenbaugruppe zu Aufbau-Elementen, z.B. Bandfilter, Oszillator, zusammengefaßt und wiederum geprüft, und zwar stets unter genauester Beücksichtigung der Verhältnisse, wie sie später nach vollständigem Zusammenbau des Chassis vorliegen. So wird z.B. schon in diesem Zeitpunkt der Fertigung die Bandfilterfrequenz eingestellt (Bild 112).

Der eigentliche Zusammenbau des Empfänger-Chassis besteht jetzt nur noch im mechanischen Zusammenfügen der vorgeprüften Aufbauteile auf der Grundplatte und in deren richtiger Schaltung. Die Verbindungsleitungen sind vorher in einer besonderen Werkstatt zugeschnitten, an den Enden abisoliert und ihrer Lage im Gerät entsprechend vorgebogen. Schon im Zuge der Chassis-Herstellung setzen die Prüfungen ein, die früher erst nach vollständiger Fertigstellung des Gerätes vorgenommen wurden, wodurch Mängel schon erkannt und beseitigt werden können, bevor der Empfänger einen Fertigungszustand erreicht hat, der eine nochmalige Zerlegung zur Mängelbeseitigung erforderlich machen würde. Der letzte Arbeitsgang dieser wichtigen Prüfstelle (Bild 113) ist

Einstellen und Abgleich der Schwingkreise mit Hilfe einzelner Meßsender (Bild 114).

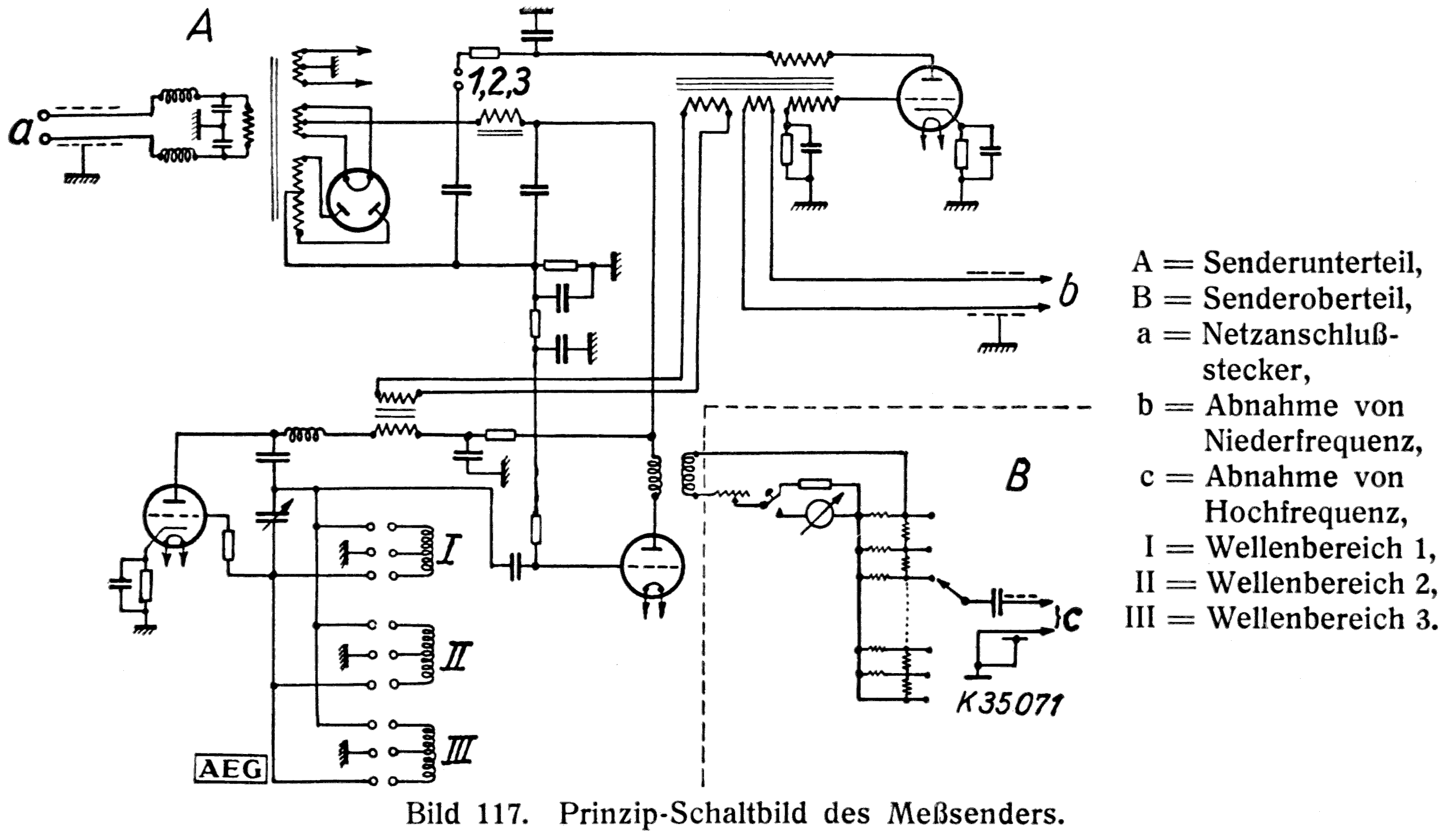

Wie aus Bild 113 ersichtlich, sind die nachstehend beschriebenen Meßsender auf die einzelnen Arbeitsplätze der in den Prüfgang eingeschalteten Prüfer verteilt. Die fertiggestellten Empfänger-Chassis werden zusammen mit den Lautsprecherchassis, die an einem parallel zum Empfängerbau laufenden Wandertisch fertiggestellt und mehrfach vorgeprüft worden sind, auf dem Empfänger-Wandertisch in das Gehäuse eingebaut.
