Cuprox-Trockengleichrichter - wer weiss mehr?

Moderators:
Ernst Erb Bernhard Nagel Martin Renz

Please click the blue info button to read more about this page.
Forum » Technique, Repair, Restoration, Home construction ** » Radios: how to get parts for old radios » Cuprox-Trockengleichrichter - wer weiss mehr?

Ernst Erb
Ernst Erb
Officer
CH  Articles: 5692
Schem.: 13756
Pict.: 31072
01.Jun.03 10:36

Count of Thanks: 4
Reply  |  You aren't logged in. (Guest)   1

Eine meiner alten Notizen (aus EZ2841-1505): Der Cuprox-Trockengleichrichter (mit Kupferoxyd überzogene Kupferplatten an Bleiplatten gepresst) erscheint 1927 vor allem zum Aufladen von Akkus, dient ab 1928 aber auch zur Heizung von Röhren - z.B. beim kombinierten Netzanschlussgerät von Seibt («Protos» bei S&H).

Mich würden mehr Details darüber interessieren wie: Wer hat wann (ganauer?) erfunden, was waren die Leistungen/Verbreitung? Was machen die für Probleme - wie behandeln? Wann wurden sie durch was ersetzt? Was sind Ihre Limitationen wie Leistung, Spannungsverlust, Gleichrichterwirkung etc.? Vielleicht bringt jemand sogar Bilder ein, damit auch Einsteiger einen Cuprox-Trockengleichrichter von anderen unterscheiden können?

Ernst Erb
Ernst Erb
Officer
CH  Articles: 5692
Schem.: 13756
Pict.: 31072
01.Jun.03 16:05

Count of Thanks: 4
Reply  |  You aren't logged in. (Guest)   2

Die niedrige Spannung pro Element und die schlechte "Idealgeraden" der Gleichrichtung sowie das baldige Auftreten von Germanium-Dioden etc. wird den Cuprox-Gleichrichter so selten gemacht haben.

Hier finden Sie ein Modell Protos-Gleichrichter L1701 für 120 Volt Netzspannung und das gleiche Gerät für 220 Volt als L1702. Die gab es z.B. in Österreich für den Preis von 60 S gab. Zumindest ab 1926 verwendete Siemens den Namen Protos für Lautsprecher - und auch für wenige Radimodelle. Weiteren Text über die Trockengleichrichter finden Sie hier.

This article was edited 14.Nov.08 18:15 by Ernst Erb .

Gerhard Heigl
Gerhard Heigl
Editor
A  Articles: 930
Schem.: 762
Pict.: 1353
06.Feb.09 11:35

Count of Thanks: 5
Reply  |  You aren't logged in. (Guest)   3

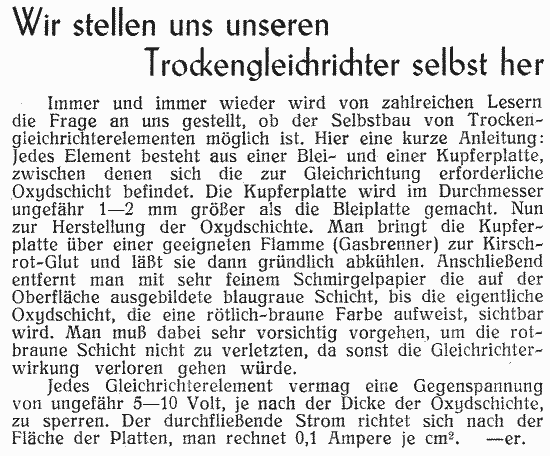

Im "das elektron" Heft 3, Seite 57 Jahrgang 1947 steht ein kleiner Beitrag über die Selbstherstellung eines Trockengleichrichters. In den Notzeiten nach dem Krieg sicherlich eine willkommene Bauanleitung:
